販売終了
SMA6860MZ
パッケージ名 : ZIP24
RoHS : YES
設計サポート
- 技術資料
技術資料
特長
- ・制限抵抗210Ω付きブートダイオード内蔵
・過電流保護回路(OCP)内蔵
・過電流保護動作時の停止時間を外部部品で可変可能
・電流リミッタ動作が可能
・過熱保護動作回路(TSD)内蔵
・外部から遮断が可能なシャットダウン機能付
・SIPパッケージ
アプリケーション
・エアコンファンモータ駆動用・空気清浄機ファンモータ駆動用
・洗濯乾燥機ファンモータ駆動用
主要特性
| タイプ | パワーIC |
|---|---|
| 出力耐圧 | 500 V |
| 出力電流 | 1.0 A |
|
RDS(ON) max./ VCE(SAT) typ. |
6Ω |
| 出力素子 | MOSFET |
| 入力スレッシュ | 5 V |
| UVLO | 有 |
| 過電流(OCP or OCL) | OCP |
| 温度検知 | サーマルシャットダウン |
| エラー出力 | 有 |
| 3シャント対応 | 無 |
| ブートストラップダイオード | 内蔵 |
| 同時オン防止機能 | 無 |
| Reg出力 | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

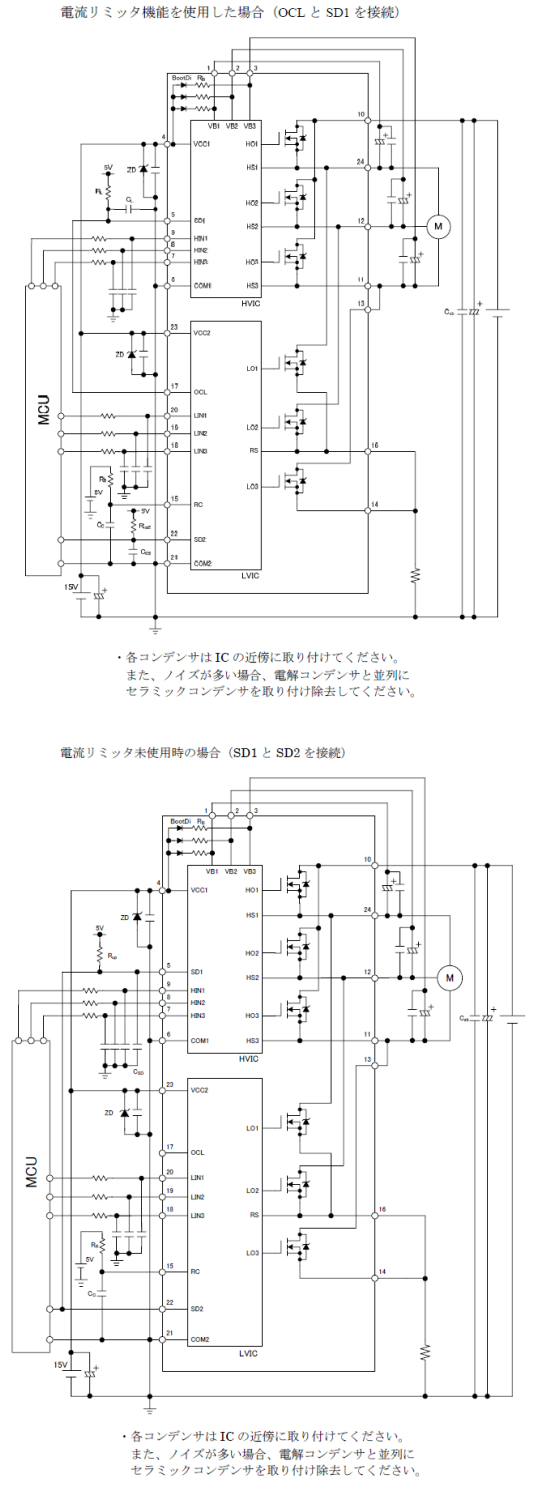

応用回路例

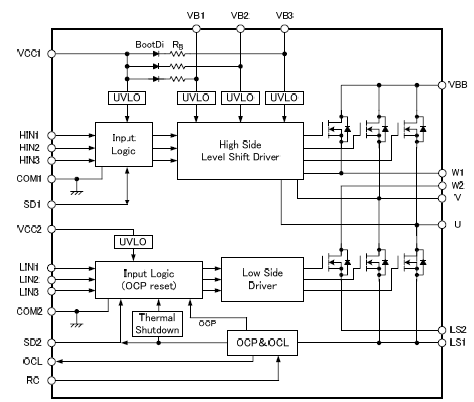

ブロックダイアグラム

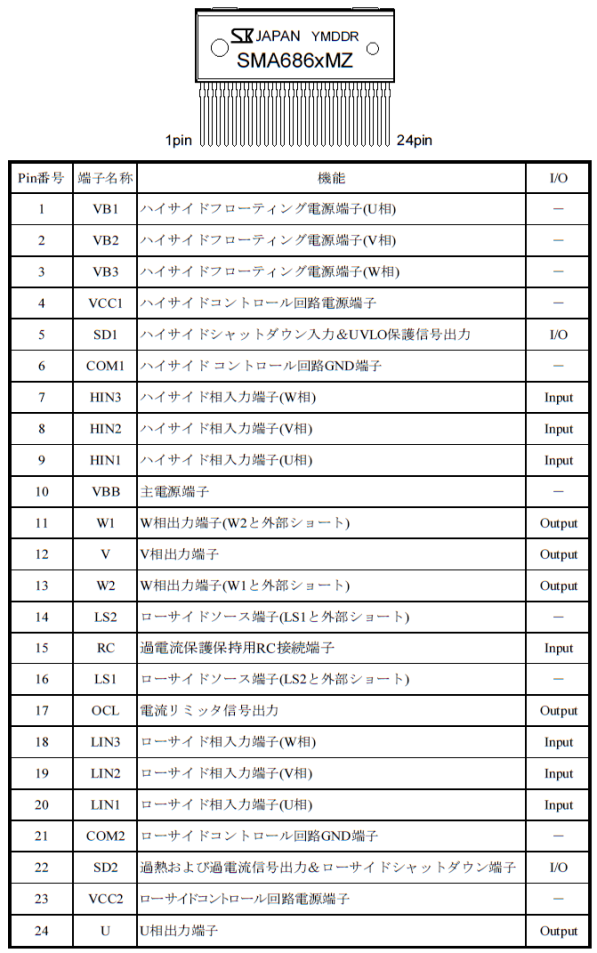

各端子機能
外形図
