量産中

SAM265M50AA1

パッケージ図

パッケージ名 : DIP30

RoHS : YES

データシート(1.1MB)
WEB販売 在庫確認

SAM265Mx0AA1シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオードおよび温度検出用サーミスタを1パッケージにした、3相ブラシレスモータ用ドライバです。車載高圧補機システムの3相モータの駆動に最適です。

データダウンロード

特長

    • AEC-Q100準拠
    • Pbフリー（RoHS対応）
    • 絶縁耐圧2500 V（1分）保証
    • サーミスタ内蔵
    • ブートストラップダイオード内蔵
    • CMOS（3.3 V、5 V 系）入力レベル対応
    • エラー信号出力（保護回路動作時）
    • シャットダウン信号入力
    • 過電流保護保持時間調整可能
    • 保護機能
      電源電圧低下保護機能
      VBx端子（UVLO_VBx）：自動復帰
      VCCL端子（UVLO_VCCL）：自動復帰
      過電流保護機能（OCP）：自動復帰

アプリケーション

電動車（xEV）の高圧補機システムの3相モータ駆動
  • 電動コンプレッサ
  • 電動オイルポンプ など

主要特性

主電源電圧 650 V
出力電流 50 A
電源電圧 25.00 V
許容損失 125 W
接合部温度 -40～150℃
動作時ケース温度 -40～125℃
保護機能 UVLO, OCP
出力パワー素子 IGBT
質量 (Typ.) 23 g
電装品対応 YES

備考

VCESICPart Number
650 V30 ASAM265M30AA1
50 ASAM265M50AA1

ブロックダイアグラム

ブロックダイアグラム

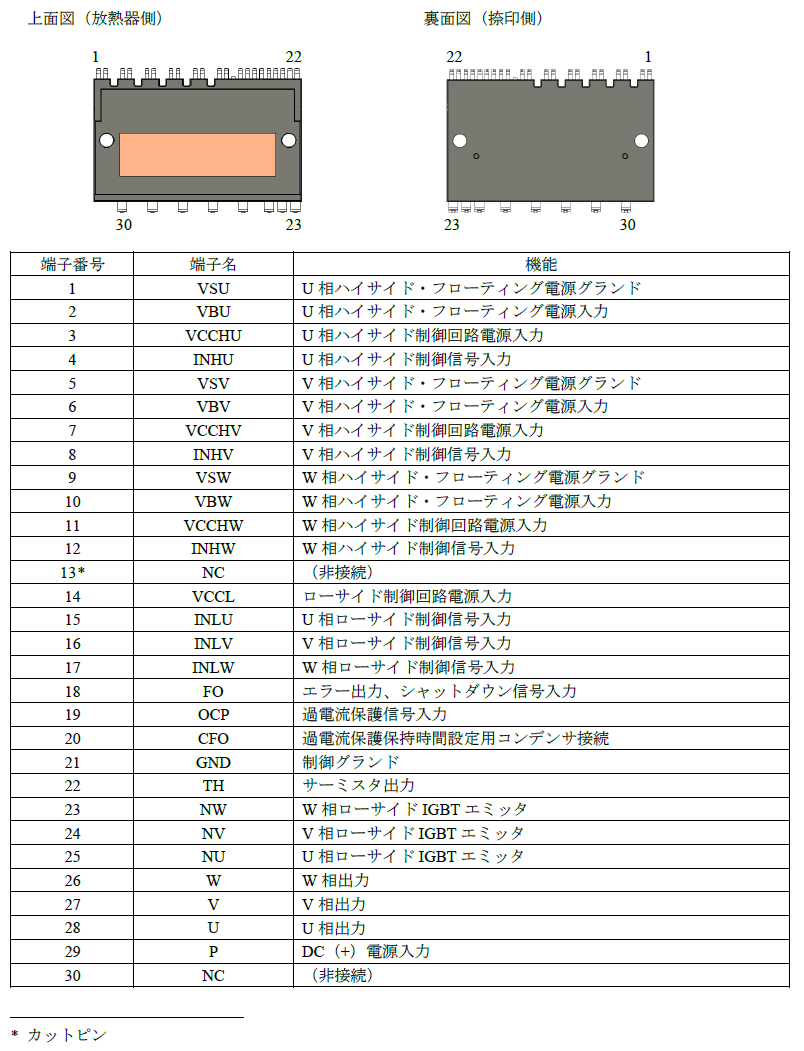

各端子機能

各端子機能

外形図

外形図
