新規設計非推奨
SFA0001
パッケージ名 : SOP8
RoHS : YES
SFA0001は高精度エラーアンプを内蔵したフライバック方式スイッチング電源制御用ICです。制御に必要な外付け部品数が少なく、回路設計が容易で電源の小型化・標準化に適しています。
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・小型面実装、フルモールド8PINパッケージ(SOP8)
・高精度エラーアンプをICに内蔵し、簡単にスイッチング電源が構成可能
・IC電源端子電圧36V耐圧
・固定周波数PWM方式で制御し、発振周波数は外付けのコンデンサで設定可能
・電流モード制御
・車載対応品
・外付けのコンデンサにより時間設定可能なソフトスタート機能内蔵
・過電流保護(OCP):パルスバイパルスでMOSFETをOFF
・過負荷保護機能(OLP):自動復帰
・過熱熱保護:検知温度ヒステリシスによる復帰
アプリケーション
インバータ、OBC、BMSなどに使用される車載用絶縁補助電源の構成など主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | コントローラー |
| 出力電力 | 5 W |
| RDS(ON) (max.) | |
| VDSS (min.) | |
| VCC (max.) | 36 V |
| 発振周波数 | 20～200 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | 無 |
| TSD | オートリスタート |
| 質量 (Typ.) |
備考

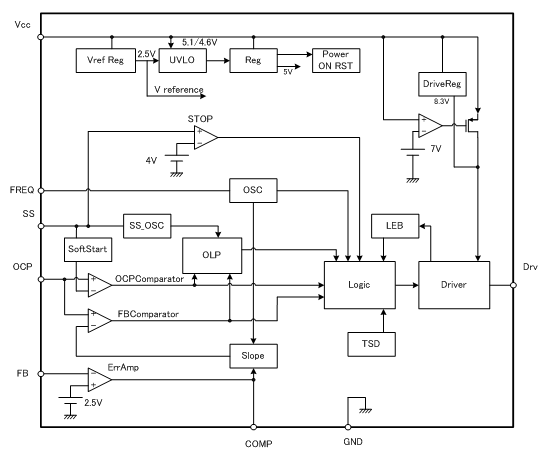

コントロールIC（MOS外付け）ブロックダイアグラム

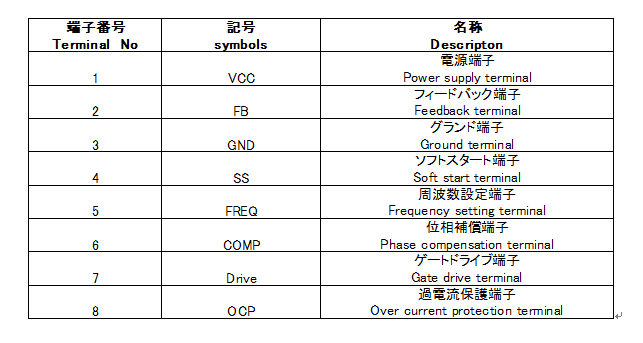

各端子機能
