販売終了
SPF8201
パッケージ名 : HSOP40
RoHS : YES
SPF8201は、パワーMOSFETと、電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICで、フライバック方式などのスイッチング電源に最適です。高精度エラーアンプを内蔵しており、安定した出力電圧を提供します。 軽負荷時は自動的にバースト動作になり、全負荷範囲で、高効率な電源を実現できます。
1次側検出方式を採用しているため、制御に必要な外付け部品数が少なく、回路設計が容易で、電源の小型化、標準化に適しています。
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・AEC-Q100対応
・電流モードPWM制御
（発振周波数は外付けのコンデンサで設定可能）
・部品点数削減（1次側検出方式）
・高精度エラーアンプ内蔵
（VFB = 2.5 V ± 2%、− 40 °C～125 °C）
・動作モード
通常時動作：PWMモード
軽負荷時動作：バースト発振
・ソフトスタート機能
（外付けのコンデンサで起動時間を設定可能）
・ドライブ出力停止機能
・保護機能
過電流保護(OCP)：パルス･バイ･パルス
過負荷保護(OLP)：自動復帰
過熱保護(TSD)：ヒステリシス付き、自動復帰
アプリケーション
・インバータ・オンボードチャージャー（OBC）
・バッテリーマネージメントシステム（BMS）
などの絶縁型補助電源
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 5 W |
| RDS(ON) (max.) | 6.5 Ω |
| VDSS (min.) | 800 V |
| VCC (max.) | 36 V |
| 発振周波数 | 20～200 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | 無 |
| TSD | オートリスタート |
| 質量 (Typ.) |
ブロックダイアグラム

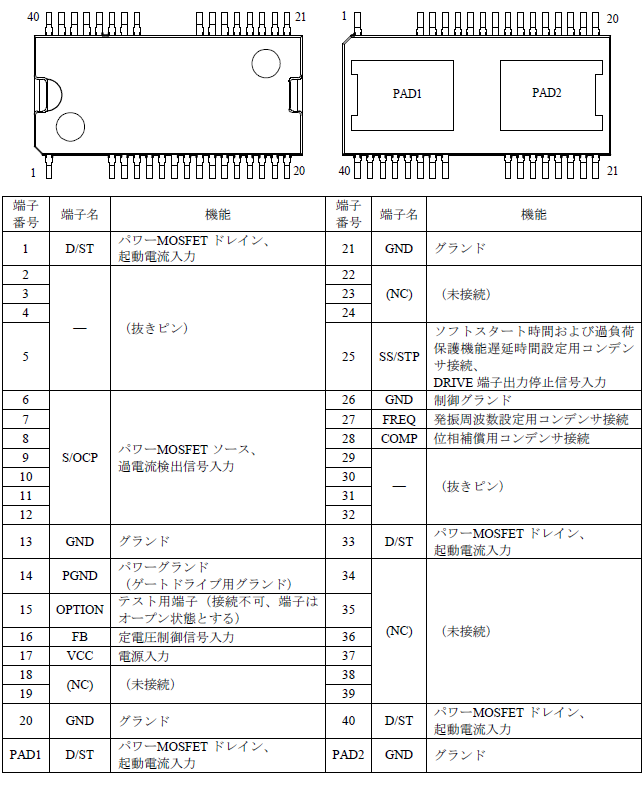

各端子機能
