新規設計非推奨

SPF8050J

パッケージ図

パッケージ名 : HSOP16

RoHS : YES

データシート(1.3MB)

・入力電圧　35V
・出力電圧　5V
・出力電流　1.5A

データダウンロード

特長

    ・ON/OFF端子付き

アプリケーション

・車載用ECU
・ローカル直流電源

主要特性

パワーデバイス内蔵 YES
出力方式 固定
出力電圧 5.0 V
最大出力電流 1.5 A
入力電圧範囲 8.0～35 V
動作周波数 125 kHz
同期/ 非同期 非同期
電流モード制御 NO
出力ON/OFF 有
低ESRコンデンサ対応 NO
過電流保護特性 フの字型
位相補償 内蔵
過熱保護 有
UVLO 無
質量 (Typ.) 0.86 g

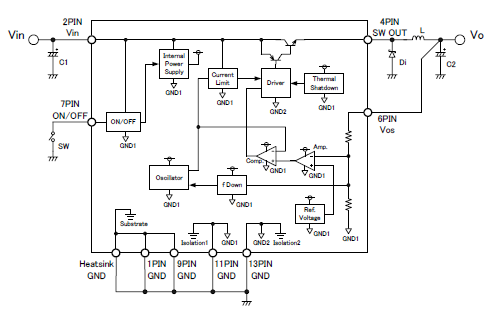

ブロックダイアグラム

ブロックダイアグラム

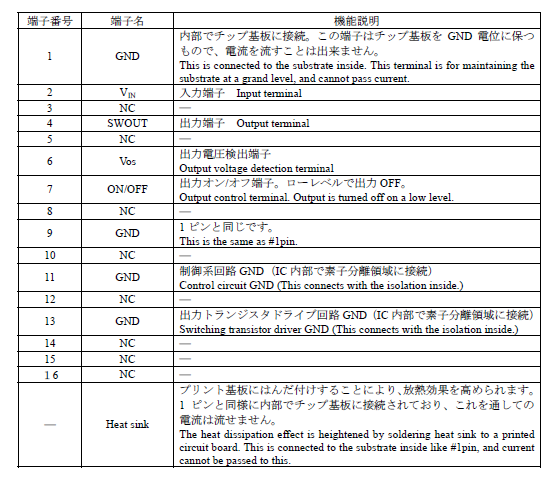

各端子機能

各端子機能

外形図

外形図
