量産中
SSC3S910
パッケージ名 : SOP18
RoHS : YES
SSC3S910 は、ハイサイドのパワーMOSFET をドライブするフローティングドライブ回路を内蔵した、LLC タイプの電流共振型（SMZ*方式）電源用制御ICです。スタンバイ機能、電源入力電圧の影響が少ない過負荷保護機能、デッドタイム自動調整機能や共振外れ検出機能など、充実した保護機能を搭載しています。これにより、構成部品が少なく、コストパフォーマンスの高い、小型、高効率、低ノ イズの電源システムを容易に構成することができます。
*SMZ = Soft-switched Multi-resonant Zero Current switch
（すべてのスイッチング領域がソフトスイッチング動作）
設計サポート
- 技術資料
特長
- ・ 外部信号によるスタンバイ切り替え機能
- 軽負荷時出力電力：Po = 125 mW
（PIN = 0.27 W、X コンデンサ放電抵抗1MΩ 時の参考値）
- スタンバイ動作：バースト発振動作
- ソフトオン/ソフトオフ機能：トランス音鳴り抑制
・ ユニバーサル入力電圧仕様対応
・ ソフトスタート機能
・ 電流共振外れ検出機能
・ リセット検出機能
・ デッドタイム自動調整機能
・ 起動回路内蔵
・ 入力電解コンデンサ放電機能
・ 保護機能
- ブラウンインブラウンアウト機能：自動復帰
- ハイサイドドライバUVLO 保護：自動復帰
- 過電流保護(OCP)：
自動復帰、ピークドレイン電流検出、2 段階の保護動作
- 入力補正機能付き過負荷保護(OLP)：自動復帰
- 過電圧保護(OVP)：自動復帰
- 過熱保護(TSD)：自動復帰
アプリケーション
・デジタル家電・OA機器
・産業機器
・通信機器
などの各種電子機器用スイッチング電源
主要特性
| 制御方式 | 電流共振 |
|---|---|
| タイプ | コントローラー |
| 出力電力 | |
| RDS(ON) (max.) | |
| VDSS (min.) | |
| VCC (max.) | 35 V |
| 発振周波数(typ.) | 32～300 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 有 |
| TSD | オートリスタート |
| 無負荷時消費電力 | |
| 質量 (Typ.) | 0.27 g |
| 電装品対応 | NO |
応用回路例
ブロックダイアグラム

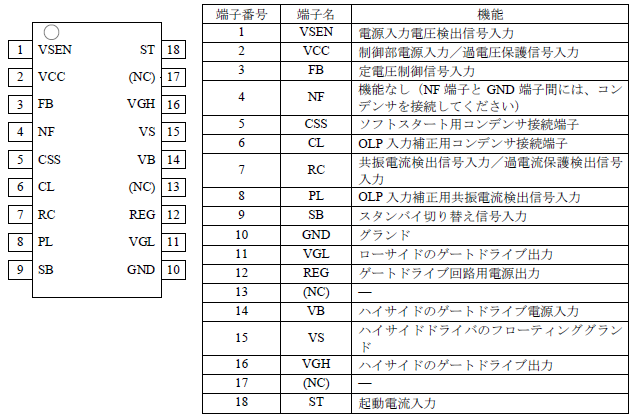

各端子機能
外形図
