量産中

SSC3S931

パッケージ図

パッケージ名 : SOP18 (13,17ピン抜き)

RoHS : YES

データシート(1.0MB)
WEB販売 在庫確認

SSC3S931 は、ハイサイドのパワーMOSFET をドライブするフローティングドライブ回路を内蔵した、LLC タイプの電流共振型電源用制御IC です。デッドタイム自動調整機能や共振外れ検出機能など、充実した保護機能を搭載しています。これにより、構成部品が少なく、コストパフォーマンスの高い、小型、高効率、低ノイズの電源システムを容易に構成することができます。

データダウンロード

設計サポート

  • 技術資料

技術資料

特長

    ・ソフトスタート機能
    ・電流共振外れ検出機能
    ・リセット検出機能
    ・デッドタイム自動調整機能
    ・保護機能
    　ハイサイドドライバUVLO 保護：自動復帰
    　VCC 端子過電圧保護（VCC_OVP）：ラッチ
    　入力過電圧保護機能（HVP）：ラッチ
    　入力低電圧保護機能（UVP）：自動復帰
    　過負荷保護（OLP）：ラッチ
    　フォトカプラオープン保護（OOP）：ラッチ
    　過熱保護（TSD）：ラッチ
    　過電流保護(OCP)：自動復帰、ピークドレイン電流検出、
    　         2 段階の保護動作

アプリケーション

・AV 機器
・OA 機器
・産業機器
・通信機器
などの各種電子機器用スイッチング電源

主要特性

制御方式 電流共振
タイプ コントローラー
出力電力
RDS(ON) (max.)
VDSS (min.)
VCC (max.) 35 V
発振周波数(typ.) 31.5～300 kHz
OCP 有
OLP ラッチ
OVP ラッチ
ブラウンイン/アウト 有
TSD ラッチ
無負荷時消費電力
質量 (Typ.) 0.27 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

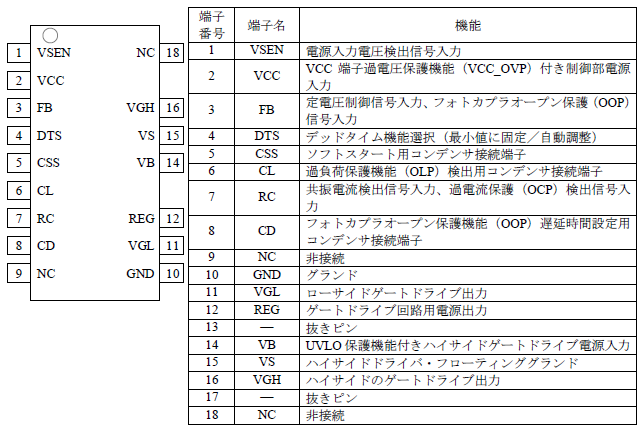

各端子機能

各端子機能

外形図

外形図
