パッケージ名 : TO220F-6L
RoHS : YES
STR2W100Dシリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
低消費電力および低スタンバイ電力に対応するため、起動回路とスタンバイ機能を内蔵しており、通常動作時はPWM動作、軽負荷時はバースト発振動作へ自動的に切り替わります。
充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。
データダウンロード
設計サポート
- 技術資料
特長
- ・電流モード型PWM制御
・ランダムスイッチング機能
・スロープ補正機能
・リーディング・エッジ・ブランキング機能
・オートスタンバイ機能
通常動作時：PWMモード
軽負荷時：スタンバイモード(バースト発振動作)
・無負荷時入力電力 PIN<25mW
・ソフトスタート機能
・保護機能
入力補正機能付き過電流保護(OCP)：パルス・バイ・パルス
タイマ内蔵型過負荷保護(OLP)：自動復帰
過電圧保護(OVP)：自動復帰
過熱保護(TSD)：自動復帰
アプリケーション
・白物家電・デジタル家電
・OA 機器
・産業機器
・通信機器
・その他S.M.P.S
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 60 W |
| RDS(ON) (max.) | 1.900 Ω |
| VDSS (min.) | 650 V |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 67 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 無 |
| TSD | ラッチ |
| 無負荷時消費電力 | <25mW |
| 質量 (Typ.) | |
| 電装品対応 |
応用回路例

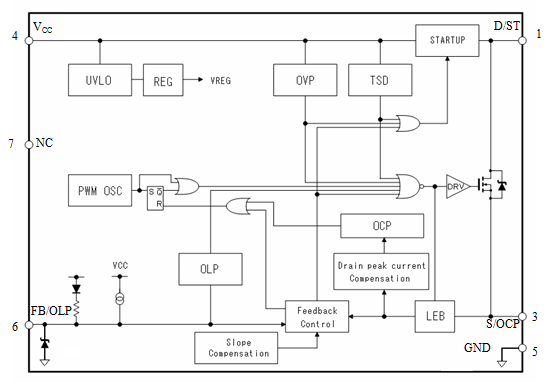

ブロックダイアグラム
各端子機能
