STR3A453D

STR3A453Dは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
低消費電力および低スタンバイ電力に対応するため、起動回路とスタンバイ機能を内蔵しています。通常動作時はPWM動作、軽負荷時はバースト動作へ自動的に切り替わります。
充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

評価基板
評価基板をご用意しております。設計期間の短縮にお役立てください。

特長

    ・高放熱パッケージ
    ・回路効率の向上
     ステップドライブ制御により、従来より低耐圧の二次側整流
       ダイオードを選定でき、低VF 化が可能
    ・電流モードPWM制御
    ・ソフトスタート機能
    ・オートスタンバイ機能
     無負荷時入力電力PIN < 15mW
    ・動作モード
     通常時:PWMモード
     軽負荷時:グリーンモード
     スタンバイ時:バースト発振モード
    ・ランダムスイッチング機能
    ・スロープ補正機能
    ・リーディング・エッジ・ブランキング機能
    ・バイアスアシスト機能
    ・保護機能
     過電流保護(OCP):パルス・バイ・パルス
     タイマー内蔵過負荷保護(OLP):自動復帰
     過電圧保護(OVP):自動復帰
     過熱保護(TSD):ヒステリシス付き自動復帰

アプリケーション

    ・AC/DCアダプタ
    ・白物家電
    ・その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 35 W
RDS(ON) (max.) 1.900 Ω
VDSS (min.) 650 V
VCC (max.) 32 V
発振周波数(typ.) 65 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD ラッチ
無負荷時消費電力 <15mW

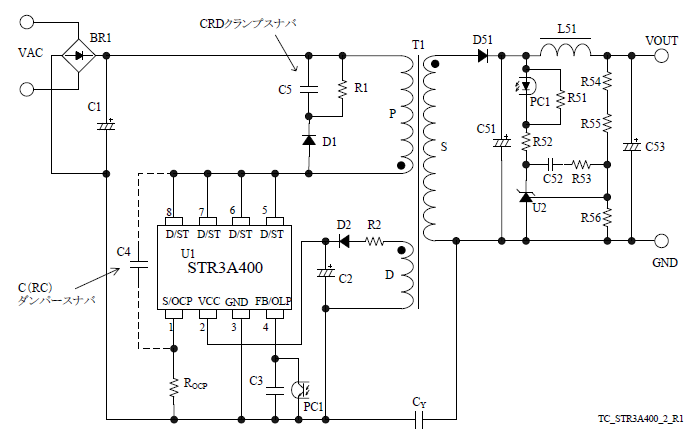

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

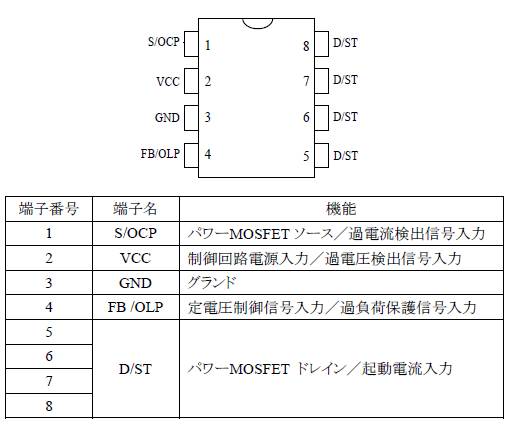

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR3A400 Series Lineup

Vdss = 650 V
fosc = 65 kHz
ProductsOVP,TSD
STR3A45xLatched shut down
STR3A45xDAuto restart

ProductsRonPout*
STR3A451/51D
STR3A453/53D
STR3A455/55D
4.0Ω
1.9 Ω
1.1 Ω
23 W
35 W
44 W
*Openframe,85 VAC ~ 265 VAC
