パッケージ名 : DIP8
RoHS : YES
設計サポート
- 技術資料
特長
- ・高放熱パッケージ
・電流モードPWM制御
・ソフトスタート機能
・オートスタンバイ機能
無負荷時入力電力PIN < 15mW
・動作モード
通常時動作：PWMモード
負荷時動作：バースト発振
・ランダムスイッチング機能
・スロープ補正機能
・リーディング・エッジ・ブランキング機能
・バイアスアシスト機能
・保護機能
過電流保護(OCP)：パルス･バイ･パルス
（入力補正機能付き、2種類のOCPを搭載）
タイマー内蔵過負荷保護(OLP)：自動復帰
過電圧保護(OVP)：自動復帰
過熱保護(TSD)：自動復帰
アプリケーション
・低電力AC/DCアダプタ・白物家電
・補助電源
・その他SMPS
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 28 W |
| RDS(ON) (max.) | 3.200 Ω |
| VDSS (min.) | 700 V |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 100 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 無 |
| TSD | ラッチ |
| 無負荷時消費電力 | <15mW |
| 質量 (Typ.) | 0.51 g |
| 電装品対応 |

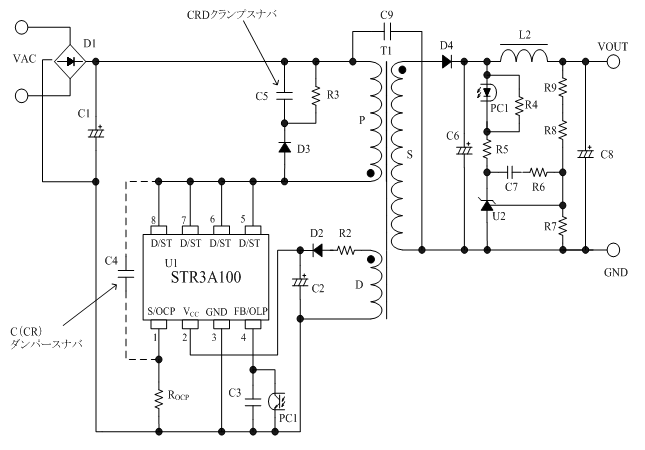

応用回路例

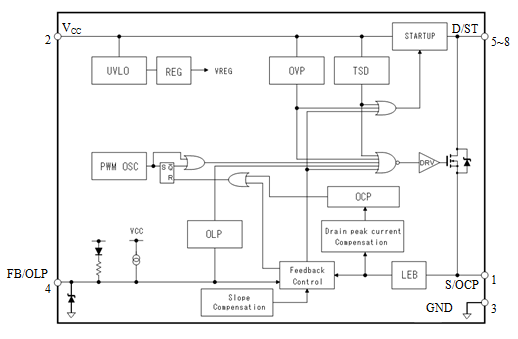

ブロックダイアグラム

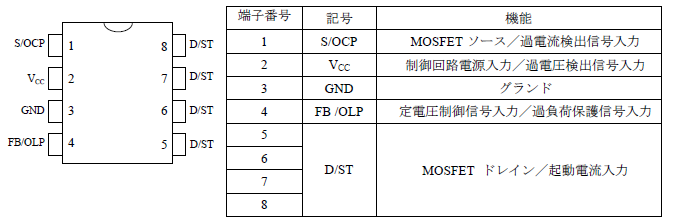

各端子機能
外形図
シリーズラインアップ
STR3A100 Series Lineup| 製品名 | PWM 周波数 | VDSS | Ron | OVP/TSD |
|---|---|---|---|---|
| STR3A1xx | 67kHz | 650V | 1.1～4.0Ω | ラッチ |
| STR3A1xxD | 67kHz | 650V | 1.1～4.0Ω | 自動復帰 |
| STR3A1xxHD | 100kHz | 700V | 2.2～4.2Ω | 自動復帰 |
