STR3A462HDL

パッケージ図

パッケージ名:DIP8

3D CADデータ

PSpice

LTspice

梱包仕様

STR3A46xHL/HDLシリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
低消費電力および低スタンバイ電力に対応するため、起動回路とスタンバイ機能を内蔵しています。通常動作時はPWM動作、軽負荷時はバースト動作へ自動的に切り替わります。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    • Pbフリー
    • 高放熱パッケージ
    • 回路効率の向上
      (ステップドライブ制御により、二次側整流ダイオードは従来より低耐圧品を選定でき、低VF化が可能)
    • 低ノイズ
    • 電流モードPWM制御
    • ソフトスタート機能
    • オートスタンバイ機能
    • 無負荷時入力電力PIN < 15mW
    • 動作モード
       通常時 PWMモード
       軽負荷時 グリーンモード
       スタンバイ時 バースト発振モード
    • ランダムスイッチング機能
    • スロープ補正機能(サブハーモニック発振の防止)
    • リーディング・エッジ・ブランキング機能
    • バイアスアシスト機能
    • 保護機能
       過電流保護(OCP)
       過負荷保護(OLP)
       過電圧保護(OVP)
       過熱保護(TSD)

アプリケーション

    • AC/DCアダプタ
    • 白物家電
    • その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 30 W
RDS(ON) (max.) 3.200 Ω
VDSS (min.) 700 V
VCC (max.) 32 V
発振周波数(typ.) 100 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD オートリスタート
無負荷時消費電力 <15mW
質量 (Typ.) 0.51 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

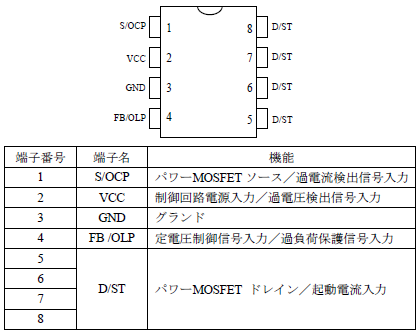

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR3A46xHL/HDLシリーズ
製品名VDSSRONPOUT
(Open Frame)
OVP, TSD
STR3A461HDL700V4.2Ω26W自動復帰
STR3A461HL4.2Ω26Wラッチ
STR3A462HDL3.2Ω30W自動復帰
STR3A463HDL2.2Ω34W自動復帰
