STR3A424MD
パッケージ名 : DIP8
RoHS : YES
設計サポート
特長
- Pbフリー
- 高放熱パッケージ
- 回路効率の向上
(ステップドライブ制御により、2次側整流ダイオードは従来より低耐圧品を選定でき、低VF化が可能) - 電流モードPWM制御
- ソフトスタート機能
- オートスタンバイ機能
無負荷時入力電力PIN < 15mW - 動作モード
通常時 PWMモード
軽負荷時 グリーンモード
スタンバイ時 バースト発振モード - ランダムスイッチング機能
- スロープ補正機能（サブハーモニック発振の防止）
- リーディング・エッジ・ブランキング機能
- バイアスアシスト機能
- 保護機能
過電流保護（OCP）：パルス･バイ･パルス
2種類のOCPを搭載、入力補正機能付き
タイマー内蔵過負荷保護（OLP）：自動復帰
過電圧保護（OVP）：自動復帰
過熱保護（TSD）：ヒステリシス付き自動復帰
アプリケーション
- AC/DCアダプタ
- 白物家電
- その他SMPS
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 40 W |
| RDS(ON) (max.) | 1.400 Ω |
| VDSS (min.) | 700 V |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 65 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 無 |
| TSD | オートリスタート |
| 無負荷時消費電力 | <15mW |
| 質量 (Typ.) | 0.51 g |
| 電装品対応 | NO |
応用回路例
ブロックダイアグラム

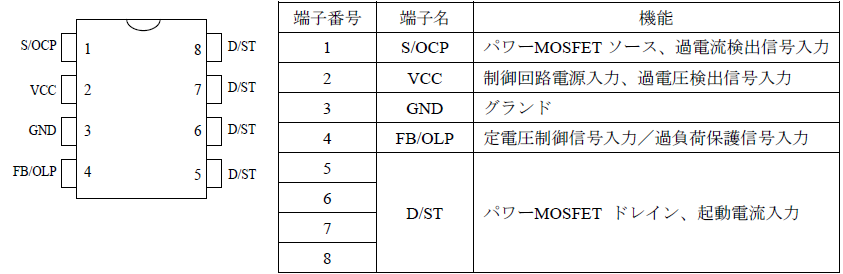

各端子機能
外形図
シリーズラインアップ
STR3A420HD/MDシリーズ| 製品名 | VDSS | RON | POUT (Open Frame) | fOSC |
|---|---|---|---|---|
| STR3A424HD | 700V | 1.4Ω | 40W | 100kHz |
| STR3A424MD | 1.4Ω | 40W | 65kHz | |
| STR3A426HD | 0.92Ω | 49W | 100kHz | |
| STR3A426MD | 0.92Ω | 49W | 65kHz |
