STR3A475HDL
3D CADデータ
梱包仕様STR3A475HDLは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。 低消費電力および低スタンバイ電力に対応するため、起動回路とスタンバイ機能を内蔵しています。通常動作時はPWM動作、軽負荷時はバースト動作へ自動的に切り替わります。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。
特長
-
・高放熱パッケージ
・回路効率向上
・低ノイズ
・電流モードPWM制御
・ソフトスタート機能
・オートスタンバイ機能
無負荷時入力電力PIN <15mW
・動作モード
通常時：PWMモード
軽負荷時：グリーンモード
スタンバイ時：バースト発振モード
・ランダムスイッチング機能
・スロープ補正機能（サブハーモニック発振の防止）
・リーディング・エッジ・ブランキング機能
・バイアスアシスト機能
・保護機能
過電流保護（OCP）：パルス･バイ･パルス
タイマー内蔵過負荷保護（OLP）：自動復帰
過電圧保護（OVP）：自動復帰
過熱保護（TSD）：ヒステリシス付き自動復帰
アプリケーション
-
・AC/DC アダプタ
・白物家電
・その他SMPS
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 36 W |
| RDS(ON) (max.) | 1.700 Ω |
| VDSS (min.) | 800 V |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 100 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 無 |
| TSD | オートリスタート |
| 無負荷時消費電力 | <15mW |
| 質量 (Typ.) | 0.51 g |
| 電装品対応 | NO |

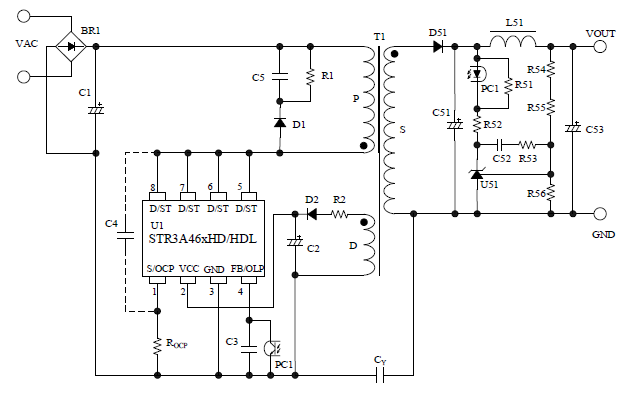

応用回路例

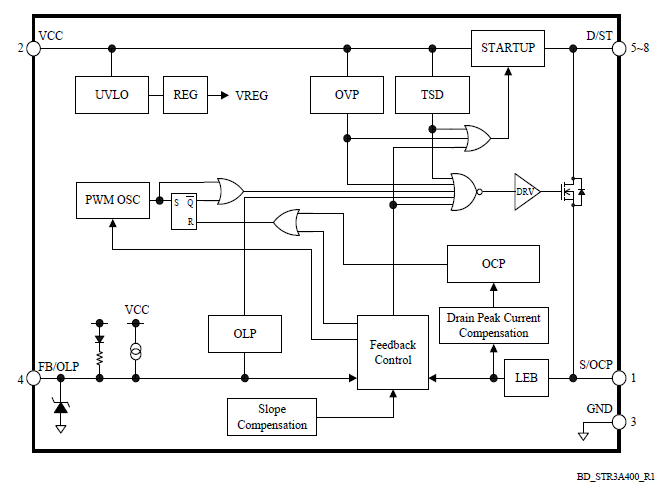

ブロックダイアグラム

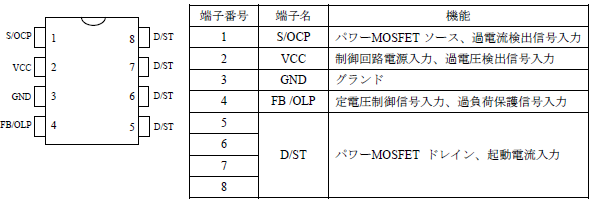

各端子機能
外形図
