STR4A162S

STR4A100シリーズはパワーMOSFETと電流モード型PWM制御ICを1パッケージに内蔵したスイッチング電源用パワーICです。
低スタンバイ電力を実現するため、軽負荷時にはバースト発振動作へ自動的に切り替わります。
また、外付け部品が少なく、コストパフォーマンスの高い電源が簡単に構成できます。

特長

    ・無負荷時消費電力 10mW以下
    ・オートスタンバイモード
    ・通常動作 PWMモード
    ・スタンバイ動作時(軽負荷時):バースト動作
    ・電流モード型PWM制御
    ・ランダムスイッチング機能内蔵
    ・スロープ補正機能
    ・リーディング・エッジ・ブランキング機能
    ・起動回路内蔵
    ・バイアスアシスト機能
    ・ソフトスタート機能
    ・保護機能
     過電流保護(OCP):パルス・バイ・パルス方式
     タイマ内蔵型過負荷保護(OLP):自動復帰
     過電圧保護(OVP):自動復帰
     過熱保護(TSD):自動復帰

アプリケーション

    ・白物家電
    ・デジタル家電
    ・AC/DCアダプタ
    ・充電器
    ・その他S.M.P.S.

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 5.5 W
RDS(ON) (max.) 24.6 Ω
VDSS (min.) 730.00 V
VCC (max.) 32.00 V
発振周波数(typ.) 65
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD ラッチ
無負荷時消費電力 <10mW

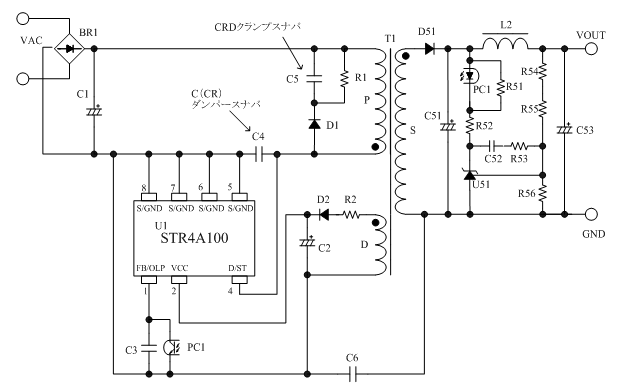

応用回路例

応用回路例

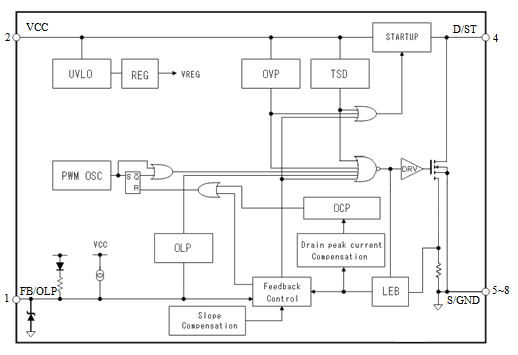

ブロックダイアグラム

ブロックダイアグラム

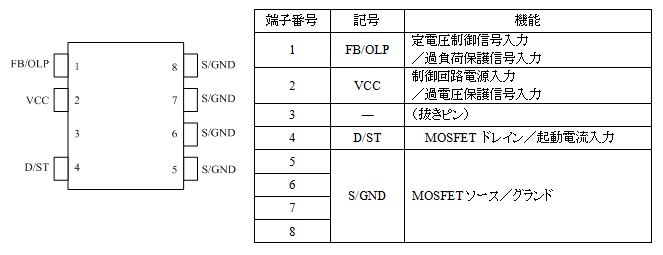

各端子機能
