量産中

STR4A164D

パッケージ図

パッケージ名:DIP8(3ピン抜き)

PSpice

LTspice

梱包仕様

STR4A100シリーズはパワーMOSFETと電流モード型PWM制御ICを1パッケージに内蔵したスイッチング電源用パワーICです。
低スタンバイ電力を実現するため、軽負荷時にはバースト発振動作へ自動的に切り替わります。
また、外付け部品が少なく、コストパフォーマンスの高い電源が簡単に構成できます。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    ・無負荷時消費電力 10mW以下
    ・オートスタンバイモード
     通常動作 PWMモード
     スタンバイ動作時(軽負荷時):バースト動作
    ・電流モード型PWM制御
    ・ランダムスイッチング機能内蔵
    ・スロープ補正機能
    ・リーディング・エッジ・ブランキング機能
    ・起動回路内蔵
    ・バイアスアシスト機能
    ・ソフトスタート機能
    ・保護機能
     過電流保護(OCP):パルス・バイ・パルス方式
     タイマ内蔵型過負荷保護(OLP):自動復帰
     過電圧保護(OVP):自動復帰
     過熱保護(TSD):自動復帰

アプリケーション

    ・白物家電
    ・補助電源
    ・低電力AC/DCアダプタ
    ・バッテリチャージャ
    ・その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 8.5 W
RDS(ON) (max.) 12.900 Ω
VDSS (min.) V
VCC (max.) 32 V
発振周波数(typ.) 65 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD オートリスタート
無負荷時消費電力 <10mW
質量 (Typ.) 0.51 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

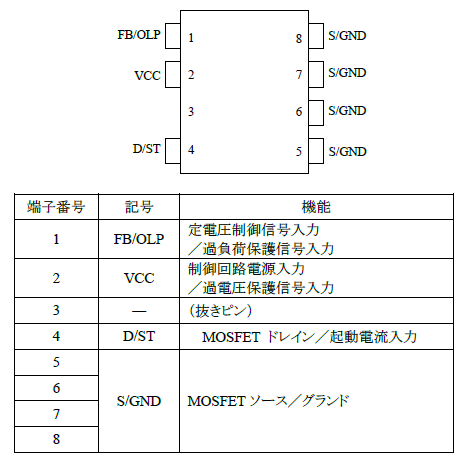

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR4A100Lineup
製品名末尾 S:SOIC8、D:DIP8
製品名PWM
周波数
RonIDLIM(H)
STR4A162S
STR4A162D
65kHz24.6Ω0.365A
STR4A164D12.9Ω0.520A
STR4A164HD100kHz0.485A
