量産中
STR5A162D
パッケージ名 : DIP8（3ピン抜き）
RoHS : YES
STR5A100Dシリーズは、パワーMOSFETと電流モード型PWM制御IC内蔵した一次側検出方式PWM型スイッチング電源用パワーICです。
構成部品の少ない一次側検出方式により、小型化に寄与します。
低消費電力および低スタンバイ電力に対応するため、起動回路とスタンバイ機能を内蔵しており、通常動作時はPWM動作、軽負荷時はバースト発振動作へ自動的に切り替わります。
また、充実した保護機能により、コストパフォーマンスの高い電源システムを容易に構成できます。
データダウンロード
設計サポート
- 技術資料
特長
- ・一次側検出方式
・定電圧(CV)、定電流(CC)制御
・オートスタンバイ機能
無負荷時入力電力PIN < 30 mW
・動作モード
通常時:PWMモード
軽負荷時:グリーンモード
・スタンバイ時:バースト発振モード
・起動回路内蔵
・電流モード型PWM制御
・ランダムスイッチング機能
・リーディング・エッジ・ブランキング機能
・ソフトスタート機能
・保護機能
過電流保護(OCP):パルス・バイ・パルス
過電圧保護(OVP):自動復帰
過熱保護(TSD):自動復帰
アプリケーション
・白物家電・その他S.M.P.S.
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 4.5 W |
| RDS(ON) (max.) | 24.600 Ω |
| VDSS (min.) | |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 65 kHz |
| OCP | 有 |
| OLP | |
| OVP | オートリスタート |
| ブラウンイン/アウト | 無 |
| TSD | オートリスタート |
| 無負荷時消費電力 | <30mW |
| 質量 (Typ.) | 0.51 g |
| 電装品対応 | NO |
応用回路例
ブロックダイアグラム

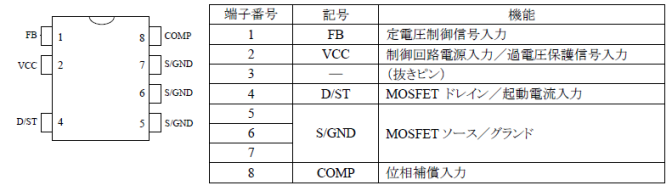

各端子機能
外形図
シリーズラインアップ
STR5A100D Series Lineup| 製品名 | Package | Ron | Pout* |
|---|---|---|---|
| STR5A162D | DIP8 | 24.6Ω | 4.5W |
| STR5A164D | DIP8 | 13Ω | 7W |
