量産中

STR5A451D

パッケージ図

パッケージ名:DIP8

3D CADデータ

PSpice

LTspice

梱包仕様

STR5A450シリーズは、パワーMOSFETと電流モード型PWM制御ICを内蔵した非絶縁タイプのスイッチング電源用パワーICです。
商用電源から、降圧コンバータ、極性反転型コンバータが構成できます。
効率を向上するため、本ICは負荷に応じて動作モードを固定スイッチング周波数からスイッチング周波数制御、バースト発振動作に自動的に切り替えます。また、充実した保護機能により、コストパフォーマンスの高い電源システムを、容易に構成できます。

特長

    ・降圧コンバータ
    ・極性反転型コンバータ
    ・電流モード型PWM制御
    ・負荷に応じた動作モードの自動切り替え
     固定スイッチング周波数、60 kHz (typ.)
     グリーンモード、23 kHz (typ.)~60 kHz (typ.)
     バースト発振動作
    ・起動回路内蔵
    ・エラーアンプ内蔵
    ・ランダムスイッチング機能
    ・リーディング・エッジ・ブランキング機能
    ・ソフトスタート機能
    ・保護機能
     過電流保護(OCP):外部抵抗で調整可能
     過負荷保護(OLP):自動復帰
     過電圧保護(OVP):自動復帰
     ヒステリシス付き過熱保護(TSD):自動復帰

アプリケーション

    ・白物家電
    ・補助電源(マイコン搭載照明機器など)
    ・モータ制御用電源(アクチュエータなど)
    ・通信機器(DC48VからDC15Vに変換可能)
    ・その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 IOUT(MAX)=0.7A W
RDS(ON) (max.) 4.000 Ω
VDSS (min.) 650 V
VCC (max.) 32 V
発振周波数(typ.) 60 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD オートリスタート
無負荷時消費電力
質量 (Typ.) 0.51 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

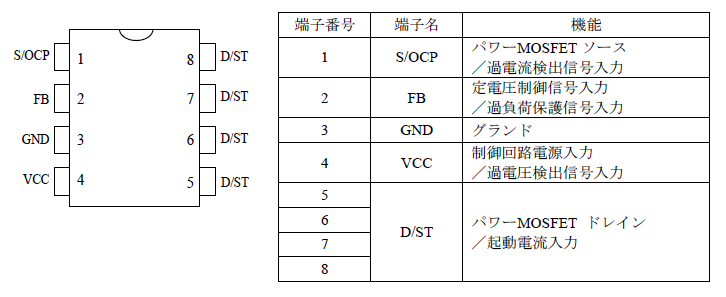

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR5A450 Series

VDSS(MIN)=650V
DIP8 package
ProductsRONIOUT(MAX)
STR5A451D4.0Ω0.71A
STR5A453D1.9Ω0.9A
