量産中

STR5A464D

パッケージ図

パッケージ名 : DIP8（3ピン抜き）

RoHS : YES

データシート(860KB)
WEB販売 在庫確認

STR5A460シリーズは、パワーMOSFETと電流モード型PWM制御ICを内蔵した非絶縁タイプのスイッチング電源用パワーICです。
商用電源から、降圧コンバータ、極性反転型コンバータが構成できます。 効率を向上するため、本ICは負荷に応じて動作モードを固定スイッチング周波数からスイッチング周波数制御、バースト発振動作に自動的に切り替えます。また、充実した保護機能により、コストパフォーマンスの高い電源システムを、容易に構成できます。

データダウンロード

特長

    ・降圧コンバータ
    ・極性反転型コンバータ
    ・電流モード型PWM制御
    ・負荷に応じた動作モードの自動切り替え
    　固定スイッチング周波数、60 kHz (typ.)
    　グリーンモード、23 kHz (typ.)～60 kHz (typ.)
    　バースト発振動作
    ・電流検出抵抗不要（電流センス抵抗向けMOSFET内蔵）
    ・起動回路内蔵
    ・エラーアンプ内蔵
    ・ランダムスイッチング機能
    ・リーディング・エッジ・ブランキング機能
    ・ソフトスタート機能
    ・保護機能
    　過負荷保護(OLP)：自動復帰
    　過電圧保護(OVP)：自動復帰
    　ヒステリシス付き過熱保護(TSD)：自動復帰

アプリケーション

・白物家電
・補助電源(マイコン搭載照明機器など)
・モータ制御用電源(アクチュエータなど)
・通信機器(DC48VからDC15Vに変換可能)
・その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 IDLIM=0.41A W
RDS(ON) (max.) 13.600 Ω
VDSS (min.)
VCC (max.) 32 V
発振周波数(typ.) 60 kHz
OCP 有
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト 無
TSD オートリスタート
無負荷時消費電力
質量 (Typ.) 0.51 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

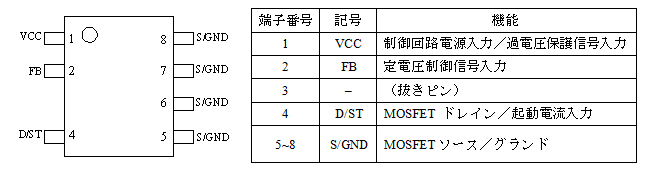

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR5A460 Series
ProductsRONIDLIMPackage
STR5A464D13.6Ω0.41ADIP8
STR5A464S13.6Ω0.41ASOIC8
