量産中

STR6A153MVD

パッケージ図

パッケージ名:DIP8(6ピン抜き)

PSpice

LTspice

梱包仕様

STR6A153MVDは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
全負荷範囲の効率を向上するため、負荷に応じて自動的にグリーンモード、バースト発振モードに切り替えます。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

評価基板
評価基板をご用意しております。設計期間の短縮にお役立てください。

STR6A100xV/xVDプロモーション動画

特長

    • 回路効率の向上(ステップドライブ制御により、二次側整流ダイオードは従来より低耐圧品を選定でき、低VF化が可能)
    • 電流モードPWM制御
    • ソフトスタート機能
    • スタンバイ動作点の変更可能
    • 無負荷時入力電力PIN < 15 mW
    • 動作モード
      周波数固定(65 kHz /100kHz)
      グリーンモード(25 kHz~65 kHz / 25 kHz~100 kHz)
      バースト発振モード
    • ランダムスイッチング機能
    • スロープ補正機能
      (サブハーモニック発振の防止)
    • リーディング・エッジ・ブランキング機能
    • バイアスアシスト機能
    • 保護機能
      過電流保護(OCP):パルス・バイ・パルス
       2種類のOCPを搭載、入力補正機能付き
      タイマー内蔵過負荷保護(OLP):自動復帰
      過電圧保護(OVP):ラッチ/自動復帰
      過熱保護(TSD):ラッチ/自動復帰*
      *ヒステリシス付き

アプリケーション

    • 白物家電
    • OA機器
    • AV機器
    • 産業機器
    • その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 28 W
RDS(ON) (max.) 1.900 Ω
VDSS (min.) 650 V
VCC (max.) 32 V
発振周波数(typ.) 65 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD オートリスタート
無負荷時消費電力 <15mW
質量 (Typ.) 0.51 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

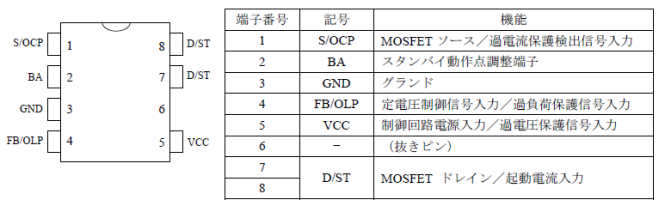

各端子機能

各端子機能

外形図

外形図

シリーズラインアップ

STR6A100xV/xVD Series
ProductsfOSCVDSSRonPout*OVP, TSD Operation
STR6A124MV65 kHz700 V1.4 Ω33 WLatched Shutdown
STR6A153MV65 kHz650 V1.9 Ω28 WLatched Shutdown
STR6A153MVDAuto Restart
STR6A163HVD100 kHz700 V2.3 Ω28 WAuto Restart
STR6A161HV3.95 Ω23.5 WLatched Shutdown
STR6A161HVDAuto Restart
STR6A169HVD6.0 Ω19.5 WAuto Restart
STR6A168HV10 Ω14 WLatched Shutdown
STR6A168HVDAuto Restart
*Open frame (85 VAC to 265 VAC)
