STR6S161HXD

パッケージ図

パッケージ名:SOIC16

3D CADデータ

PSpice

LTspice

STR6S161HXDは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。効率を向上するため、本ICは負荷に応じて動作モードを、固定スイッチング周波数からスイッチング周波数制御、バースト発振動作に自動的に切り替えます。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

評価基板
評価基板をご用意しております。設計期間の短縮にお役立てください。

特長

    • 回路効率の向上(ステップドライブ制御により、2次側整流ダイオードは従来より低耐圧品を選定でき、低VF化が可能)
    • 電流モードPWM制御
    • AC入力電圧検出機能
      過電圧保護機能(HVP)
      ブラウンイン・ブラウンアウト機能
    • 無負荷時入力電力PIN < 40 mW
    • 負荷に応じて動作モードの自動切り替え
      定常時:固定スイッチング周波数100 kHz (typ.)
      中~軽負荷時:グリーンモード25 kHz (typ.)~100 kHz (typ.)
      軽負荷時:バースト発振動作
    • ランダムスイッチング機能
    • スロープ補正機能(サブハーモニック発振の防止)
    • リーディング・エッジ・ブランキング機能
    • バイアスアシスト機能
    • 保護機能
      過電流保護(OCP):パルス・バイ・パルス、2種類のOCPを搭載、入力補正機能付き
      タイマー内蔵過負荷保護(OLP):自動復帰
      過電圧保護(OVP):自動復帰
      過熱保護(TSD):自動復帰

アプリケーション

    • 白物家電
    • OA機器
    • AV機器
    • 産業機器
    • その他SMPS

主要特性

制御方式 PWM
タイプ パワーIC
出力電力 22.5 W
RDS(ON) (max.) 3.950 Ω
VDSS (min.) 700 V
VCC (max.) 32 V
発振周波数(typ.) 100 kHz
OCP
OLP オートリスタート
OVP オートリスタート
ブラウンイン/アウト
TSD オートリスタート
無負荷時消費電力 <40mW
質量 (Typ.) 0.17 g
電装品対応 NO

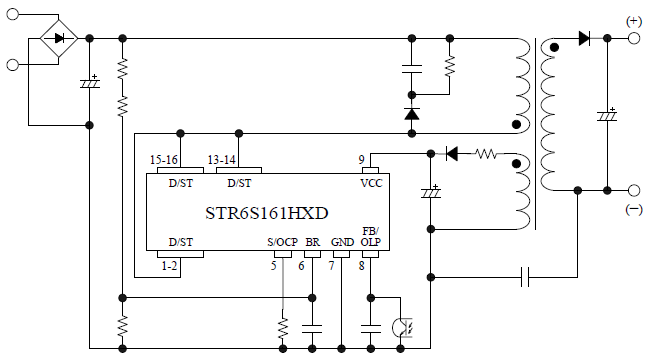

応用回路例

応用回路例

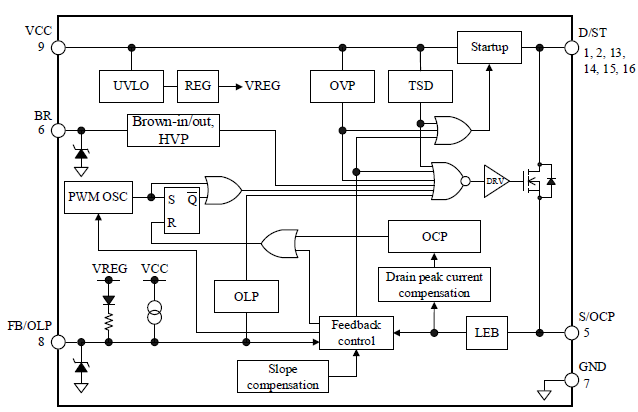

ブロックダイアグラム

ブロックダイアグラム

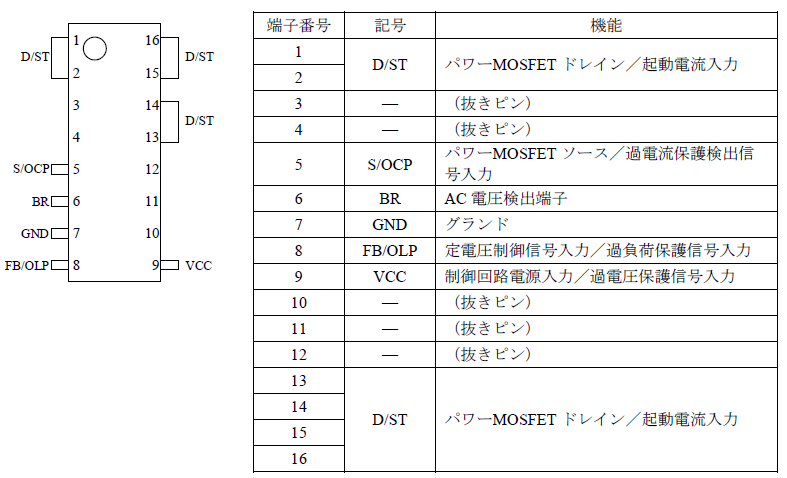

各端子機能

各端子機能

外形図

外形図
