NR121E

NR120Eシリーズは、パワーMOSFET内蔵の降圧スイッチングレギュレータICです。
電流制御方式により、セラミックコンデンサのような超低ESRのコンデンサに対応します。
過電流保護(OCP)、低入力禁止(UVLO)、過熱保護(TSD)等の保護機能を有しています。
起動時の突入電流を防ぐためソフトスタート機能を有しています。コンデンサを接続することで、ソフトスタート時間を設定できます。
外部信号でオンオフできる機能を有しており、EN端子に外部から信号を入力することで、ICをターンオン/ターンオフできます。
位相補償回路を内蔵し、外付けの位相補償用部品は不要です。
放熱性に優れた裏面ヒートスラグ付きの小型薄型のSOIC 8ピンパッケージで供給されます。

特長

    ・最大効率 94%
    ・電流モード型PWM制御
    ・出力にセラミックコンデンサのような低ESRコンデンサの使用に対応
    ・保護回路を内蔵
      過電流保護 (OCP) 垂下型自動復帰
      過熱保護内蔵 (TSD) 自動復帰
      低入力時誤動作防止回路(UVLO)
    ・位相補償回路を内蔵 外付け部品不要
    ・外付けコンデンサによるSoft-Start
    ・ON/OFF機能

アプリケーション

    l LCD-TV
    l Blu-Ray
    l デジタル家電用スタンバイ電源

主要特性

タイプ パワーIC
出力方式 可変
最大出力電圧 V
最大出力電流 3.0 A
入力電圧範囲 4.5~18 V
動作周波数 350 kHz
同期/ 非同期 非同期
電流モード制御 YES
最大入力電圧 V
出力ON/OFF
低ESRコンデンサ対応 YES
過電流保護特性 垂下型
位相補償 内蔵
過熱保護
UVLO

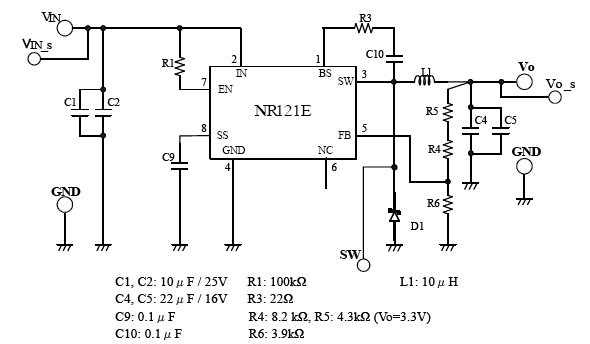

応用回路例

応用回路例

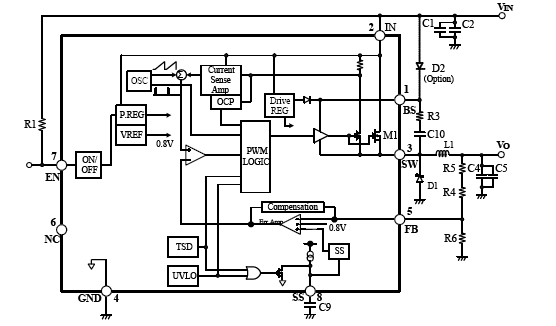

ブロックダイアグラム

ブロックダイアグラム
