販売終了
SI-8050Y
パッケージ名 : TO220F-7L
RoHS : YES
電流制御方式の降圧スイッチングレギュレータICです。
スイッチングトランジスタには低オン抵抗のNch. MOSFET を内蔵していますので、高効率のDC/DC ｺﾝﾊﾞｰﾀが実現できます。
また、電流制御方式を採用し、LCフィルターの小型化にも寄与します
データダウンロード
設計サポート
- 技術資料
特長
- ・高効率 86% (Vo=5v,VIN=30V, Io=3A)
94%(Vo=12V,VIN=30V, Io=3A)
・発振回路内蔵(発振周波数131kHz(TYP)
・垂下型過電流保護回路及び過熱保護回路を内蔵
・ソフトスタート機能を内蔵(ON/OFF 機能としても可能。Low 時は出力オフ)
・オフ時低消費電流
アプリケーション
・AC/DC 2次側安定化電源・フラットパネルTV 用電源
・パチンコ用電源
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 固定 |
| 最大出力電圧 | 5.0 V |
| 最大出力電流 | 8.0 A |
| 入力電圧範囲 | 8.0～43 V |
| 動作周波数 | 130 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | YES |
| 最大入力電圧 | 43.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | YES |
| 過電流保護特性 | 垂下型 |
| 位相補償 | 外付 |
| 過熱保護 | 有 |
| UVLO | 有 |
| 質量 (Typ.) | |
| 電装品対応 |

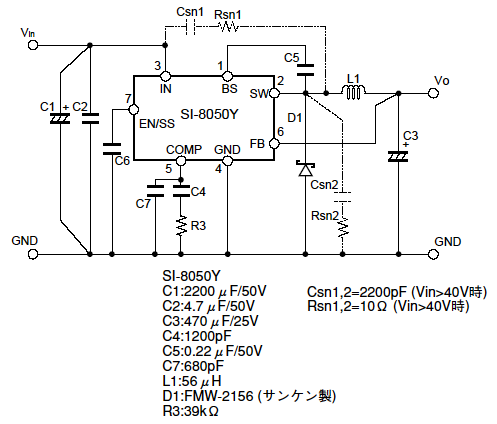

応用回路例

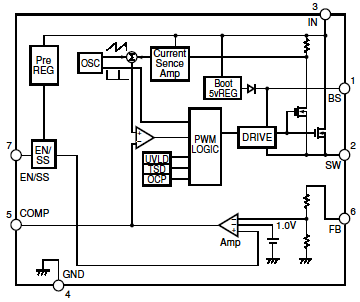

ブロックダイアグラム
