販売終了
SI-8120JF
パッケージ名 : TO220F-5L
RoHS : YES
SI-8000JF シリーズは、降圧スイッチングレギュレータに必要な各種の機能と保護機能を備えたチョツパ型スイッチングレギュレータICです。
僅か4点の外付け部品で高精度高効率のスイッチングレギュレータを構成することが出来ます。
データダウンロード
設計サポート
- 技術資料
特長
- ・小型（TO220相当）フルモールドパッケージ
・出力電流1.5A
・高効率（67～88％）
・外付け部品は4点
・位相補正及び出力電圧を内部にて調整済み
・高周波化（125kHZ）により、チョークコイルの小型化が可能（当社比）
・フの字過電流、過熱保護回路内蔵
・出力ON/OFF可能（OFF時消費電流 200μA max）
・ON/OFF端子による、ソフトスタート可能
アプリケーション
・テレコム機器用電源・オンボードローカル電源など
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 固定 |
| 最大出力電圧 | 12.0 V |
| 最大出力電流 | 1.5 A |
| 入力電圧範囲 | 14～40 V |
| 動作周波数 | 125 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 40.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | フの字型 |
| 位相補償 | 内蔵 |
| 過熱保護 | 有 |
| UVLO | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

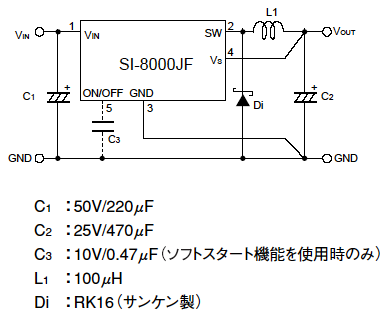

応用回路例

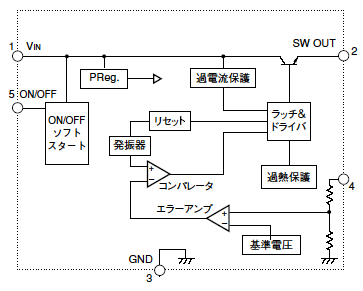

ブロックダイアグラム
