販売終了
SI-8120S
パッケージ名 : TO220F-5L
RoHS : YES
SI-8000S, SSシリーズは、降圧スイッチングレギュレータに必要な各種の機能と保護機能を備えたチョツパ型スイッチングレギュレータICです。
4点の外付け部品で高精度高効率のスイッチングレギュレータを構成することが出来ます。
（SI-8000SSシリーズはSI-8000Sシリーズの出力電圧選別品です）
データダウンロード
設計サポート
- 技術資料
特長
- ・小型（TO220相当）フルモールドパッケージ
・出力電流3.0A
・高効率（79～91％）
・外付け部品は4点
・位相補正及び出力電圧を内部にて調整済み
・基準発振器（60kHZ）を内蔵
・過電流、過熱保護回路内蔵
・ソフトスタート回路内蔵（出力ON/OFF可能
アプリケーション
・テレコム機器用電源・オンボードローカル電源など
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 固定 |
| 最大出力電圧 | 12.0 V |
| 最大出力電流 | 3.0 A |
| 入力電圧範囲 | 15～40 V |
| 動作周波数 | 60 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 40.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | 垂下型 |
| 位相補償 | 内蔵 |
| 過熱保護 | 有 |
| UVLO | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

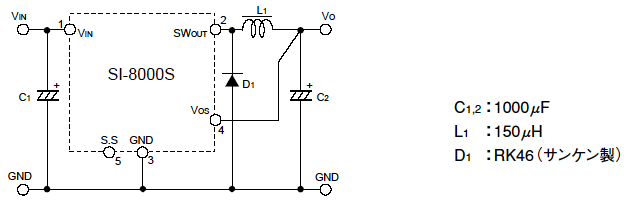

応用回路例

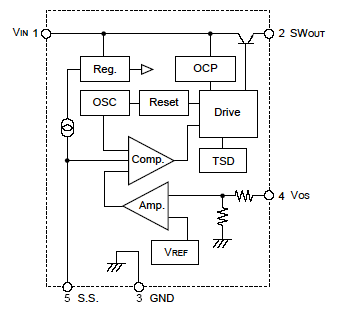

ブロックダイアグラム
