STA801M
パッケージ名 : ZIP10
RoHS : YES
STA801Mは10ピンのシングルインラインパッケージ､0.5A×2出力のスイッチングレギュレータです｡
ハイサイドスイッチング素子に加えて､フライホイールダイオードも内蔵しており､少ない部品点数で2出力電源回路を構成できます｡
出力は、CH1は5V固定､CH2はVo2Cont端子の設定と検出端子の組み合わせにより､9V/11.5V/12.1V/15.5Vのいづれかに設定可能です｡
位相補償回路を内蔵しており､設定Voに合わせて予め調整済みです｡
出力ON/OFF可能なソフトスタート機能を有し､過電流保護，過熱保護を内蔵しています｡
データダウンロード
設計サポート
- 技術資料
特長
- ・2出力を1パッケージ化
・小型インラインパッケージ
・出力電流(0.5A×2出力)
・Ch2側の出力電圧は4つの中から選択可能
・フライホイールダイオード(ショットキバリアダイオード)内蔵
・外付け部品はわずか7点(2出力)
・位相補正及び出力電圧を内部にて調整済み
・基準発振器(125kHz)を内蔵
…高周波化によりチョークコイルの小型化が可能(当社比)
・過電流、過熱保護回路内蔵
・ソフトスタート回路内蔵(出力ON/OFF可能)
アプリケーション
･BS，CSアンテナ･スイッチング電源の2次側安定化
･各種電子機器
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 可変 |
| 最大出力電圧 | 15.5 V |
| 最大出力電流 | 0.5 A |
| 入力電圧範囲 | 7.0～40 V |
| 動作周波数 | 125 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 43.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | 垂下型 |
| 位相補償 | 内蔵 |
| 過熱保護 | 有 |
| UVLO | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

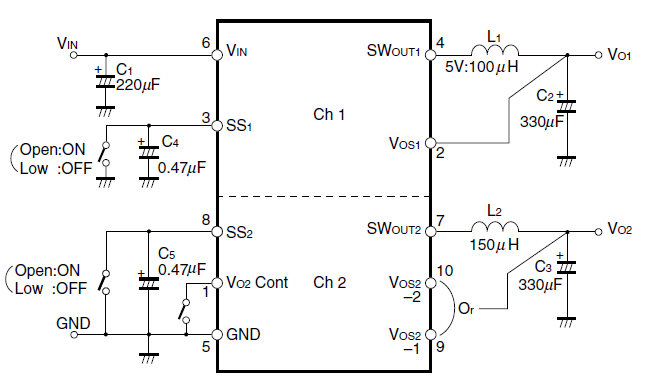

応用回路例

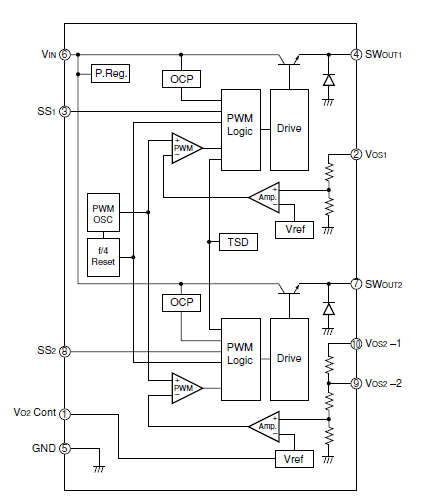

ブロックダイアグラム
外形図
