販売終了

RG1C

パッケージ図

パッケージ名 : Axial (φ4.0×7.2L/φ0.78)

RoHS : YES

データシート(803KB)

RG1Cは1000 V、0.7 Aの高圧高速整流ダイオードです。trrはライフタイム制御の最適化により100 nsを実現しました。

データダウンロード

特長

    ・端子部Pbフリー（RoHS対応）
    ・超高速
    ・低損失

アプリケーション

・スナバ用ダイオード
　(フライバックコンバータなど)

主要特性

IF 0.7 A
IFSM 10 A
VRM 1000 V
trr 100 ns
TJ 0 ℃
VF 3.30 V
IR 20 μA
H・IR 0.25 mA
熱抵抗 15.0 ℃/W
質量 (Typ.)
電装品対応 NO

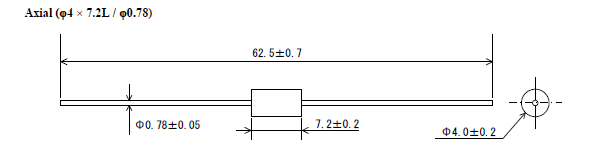

外形図

外形図
