量産中

LC5566LD

パッケージ図

パッケージ名:DIP8(7ピン抜き)

LC5560LDシリーズは、パワーMOSFETと制御ICを1パッケージにした非絶縁タイプのLEDドライバICです。
1コンバータ方式で、軽負荷動作時でも高調波規制(IEC61000-3-2 class C)が対応可能です。
平均電流制御により高力率で、かつ擬似共振動作により高効率・低ノイズを実現できます。 充実した保護機能により構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    ・電流調光機能内蔵
    ・オン幅制御回路内蔵
    ・起動回路内蔵
    ・ソフトスタート機能内蔵
    ・バイアスアシスト機能内蔵
    ・リーディング・エッジ・ブランキング機能内蔵
    ・最大オン時間制限回路内蔵
    ・保護機能
     過電流保護(OCP):パルス・バイ・パルス
     過電圧保護(OVP):ラッチ
     過負荷保護(OLP):ラッチ
     過熱保護(TSD):ラッチ

アプリケーション

    ・LED照明機器
     シーリングライト
     ダウンライト など
    ・LED電球

主要特性

タイプ パワーIC
回路方式 フライバック
絶縁/非絶縁 非絶縁
MOSFET耐圧 650 V
オン抵抗 1.90 Ω
出力電力 / 出力電流 16W
OCP パルスバイパルス
OLP ラッチ
OVP ラッチ
LEDオープン・ショート保護
調光機能 アナログ
質量 (Typ.) 0.51 g

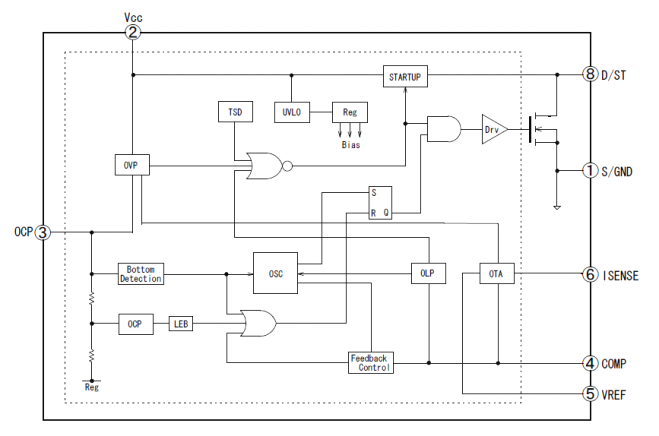

ブロックダイアグラム

ブロックダイアグラム

各端子機能

各端子機能

外形図

外形図
