特長
- ・車載対応
・2入力2出力構成(Ch1: 5V/0.4A,Ch2: 5V/0.2A)Ch1の出力電圧精度は±2%を保証)
・外部素子(抵抗: Rtc/コンデンサ: Ctc)によるパワーオンリセット時間が設定可能なパワーオンリセット機能内蔵)
・ウォッチドッグ機能内蔵
・OFF時低消費電流のイネーブル機能を搭載
・垂下型過電流保護内蔵
・過熱保護回路内蔵(Ch1のみ)
アプリケーション
ECU用電源主要特性
| 最大入力電圧 | 35 V |
|---|---|
| 最大出力電圧/電流 | 5 V/0.4 A, 5 V/0.2 A |
| 許容損失 | 3.00 W |
| 接合部温度 | -40～150 ℃ |
| 出力方式 | 固定 |
| 低ESRコンデンサ対応 | NO |
| 質量 (Typ.) | 0.87 g |
| 電装品対応 | YES |

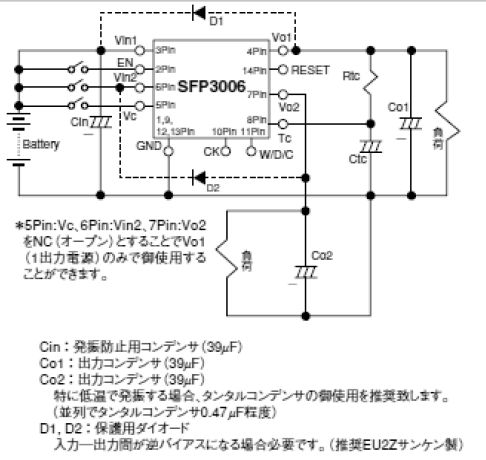

応用回路例

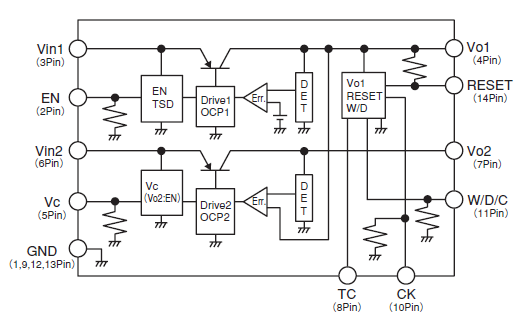

ブロックダイアグラム
外形図
