パッケージ名 : ZIP18
RoHS : YES
本製品は、オフ時間固定の自励式PWM定電流制御を行う2相ユニポーラ駆動用モータドライバです。
従来製品(SLA7080MPRシリーズ)と同等の機能を搭載しつつも小型ZIPパッケージ(STA)の採用により、実装面積を削減できます。
なお、「電流定格」によるシリーズ化をしていますので、ご使用のモータ電流に応じた選定をしていただけます。
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・モーター電源電圧VM：35Vmax(実使用範囲：～33V)
・主電源電圧 VBB：46Vmax(使用範囲10V～44V)
・出力電流 IO(max)：2A
・Clock入力方式(シーケンサー内蔵)
・モーター電流を検出する「検出抵抗」を内蔵
・OFF時間固定の自励式PWM電流制御を採用
・モーターホールド時の異音を防止する同期PWM機能搭載
・待機時の消費電流を低減するStandby機能を搭載
・モーターコイルオープン／ショート保護および過熱保護を内蔵
アプリケーション
・コピー機・プリンタ
・各種製造装置
主要特性
| 励磁方式 | 2相/1-2相 |
|---|---|
| 最大電源電圧 | 33 V |
| 出力電流 | 2.0 A |
| オン抵抗 | 0.18 Ω |
| 入力方式 | フェイズイン |
| OCP | 有 |
| TSD | 有 |
| 同時オン防止機能 | 有 |
| コイルオープン | あり |
| 質量 (Typ.) | |
| 電装品対応 |
ブロックダイアグラム

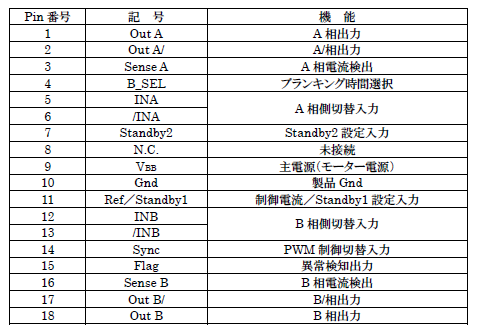

各端子機能
外形図
