SPF6001
パッケージ名 : HSOP16
RoHS : YES
SPF6001は､HSOP16パッケージに封止したワンチップICです｡
プリドライバ部の耐圧は150Vです｡42V系のドライブに最適です｡
定常動作時はブート回路によるゲート電圧供給動作となりますが､VBBが低電圧時(≦10V)にはチャージポンプ回路を駆動することで安定したゲート駆動電圧を確保します｡
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・車載対応
・150V 耐圧ブートストラップ回路駆動方式
・チャージポンプ回路/補助電源搭載
・当社オリジナルパワー面実装に搭載
アプリケーション
EPS､DBW､ポンプ､ファンモーター等､3相モーター駆動主要特性
| 電源電圧 | 35.00 V |
|---|---|
| 回路電流 | 4.00 mA |
| 出力電流 | |
| 出力リーク電流 | |
| 出力オン抵抗 | |
| 入力電圧 | -0.3～6.0 V |
| 許容損失 | 2.97 W |
| 接合部温度 | -40～150 ℃ |
| 動作周囲温度 | -40～105 ℃ |
| 保護回路 | |
| 質量 (Typ.) | 0.87 g |
| 電装品対応 | YES |

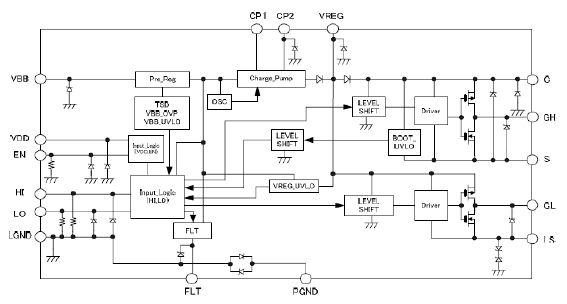

ブロックダイアグラム
外形図
