量産中

SSC3S932

パッケージ図

パッケージ名 : SOP18 (13,17ピン抜き)

RoHS : YES

データシート(1.0MB)
WEB販売 在庫確認

SSC3S932 は、ハイサイドのパワーMOSFET をドライブするフローティングドライブ回路を内蔵した、LLC タイプの電流共振型（SMZ*方式）電源用制御IC です。デッドタイム自動調整機能や共振外れ検出機能など、充実した保護機能を搭載しています。これにより、構成部品が少なく、コストパフォーマンスの高い、小型、高効率、低ノイズの電源システムを容易に構成することができます。
*SMZ：Soft-switched Multi-resonant Zero Current switch
（すべてのスイッチング領域がソフトスイッチング動作）

データダウンロード

設計サポート

  • 技術資料

技術資料

特長

    • Pbフリー（RoHS対応）
    • ソフトスタート機能
    • 電流共振外れ検出機能
    • リセット検出機能
    • デッドタイム自動調整機能
    • 保護機能
      自動復帰：
      – ハイサイドドライバUVLO保護
      – 過電流保護（OCP）：
      　ピークドレイン電流検出、2段階の保護動作
      – 入力低電圧保護（UVP）

      自動復帰／ラッチ（RT端子で設定）：
      – VCC端子過電圧保護（VCC_OVP）
      – 入力過電圧保護（HVP）
      – 過負荷保護（OLP）
      – フォトカプラオープン保護（OOP）
      – 過熱保護（TSD）

アプリケーション

  • AV機器
  • OA機器
  • 産業機器
  • 通信機器
    などの各種電子機器用スイッチング電源

主要特性

制御方式 電流共振
タイプ コントローラー
出力電力
RDS(ON) (max.)
VDSS (min.)
VCC (max.) 35 V
発振周波数(typ.) 31.5～300 kHz
OCP 有
OLP オートリスタート／ラッチ
OVP オートリスタート／ラッチ
ブラウンイン/アウト 有
TSD オートリスタート／ラッチ
無負荷時消費電力
質量 (Typ.) 0.27 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

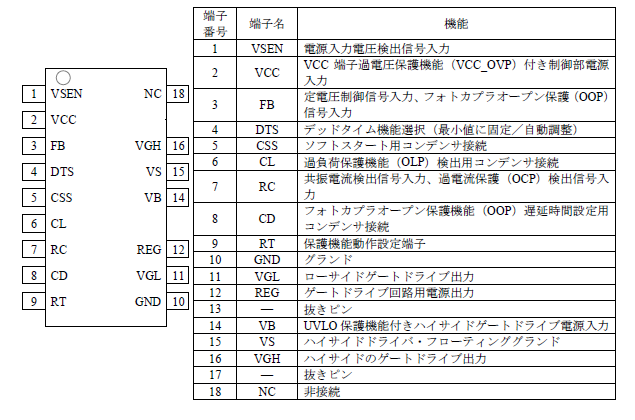

各端子機能

各端子機能

外形図

外形図
