販売終了
STR-Y6766
パッケージ名 : TO220F-7L
RoHS : YES
STR-Y6700シリーズは、パワーMOSFETと疑似共振型制御ICを1パッケージにした擬似共振型スイッチング電源用パワーICです。
低スタンバイ電力に対応するため、オートスタンバイ機能を内蔵し、通常動作時は擬似共振動作、中～軽負荷時はワンボトムスキップ動作、軽負荷時はバースト動作へ自動的に切り替わります。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。
データダウンロード
設計サポート
- 技術資料
特長
- ・マルチモード制御
負荷状況に応じて自動的に動作モードを切り替え、
全ての負荷領域において高効率を達成
動作モード
定常負荷時：擬似共振動作
中～軽負荷時：ワンボトムスキップ動作
軽負荷時：バースト動作(オートスタンバイ機能)
・無負荷時入力電力
PIN<30mW (100VAC)
PIN<50mW (230VAC)
・リーディング・エッジ・ブランキング機能
・バイアスアシスト機能
・起動回路内蔵
・保護機能
過電流保護機能1 (OCP1)：パルス・バイ・パルス
過電流保護機能2 (OCP2)：ラッチ
過負荷保護機能 (OLP)：ラッチ
過電圧保護機能 (OVP)：ラッチ
過熱保護機能 (TSD)：ラッチ
アプリケーション
・白物家電・OA機器
・産業機器など
主要特性
| 制御方式 | 擬似共振 |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 80 W |
| RDS(ON) (max.) | 1.700 Ω |
| VDSS (min.) | 800 V |
| VCC (max.) | 35 V |
| 発振周波数(typ.) | ― kHz |
| OCP | 有 |
| OLP | ラッチ |
| OVP | ラッチ |
| ブラウンイン/アウト | 無 |
| TSD | ラッチ |
| 無負荷時消費電力 | |
| 質量 (Typ.) | |
| 電装品対応 |

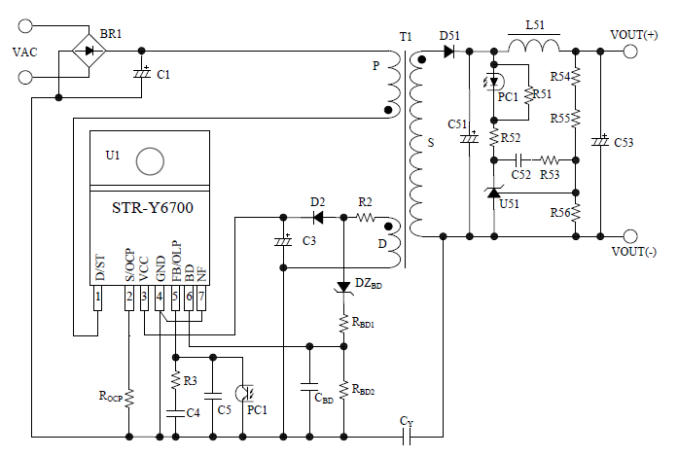

応用回路例

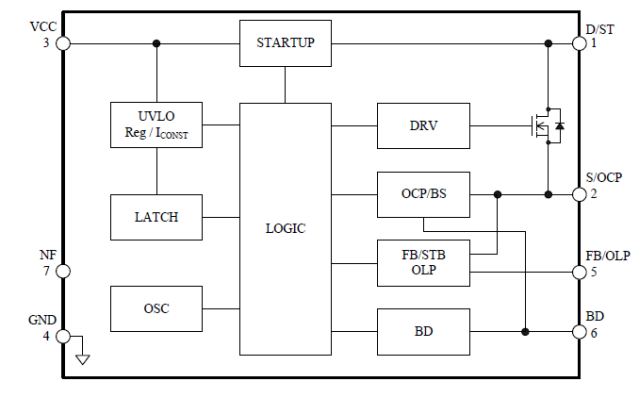

ブロックダイアグラム

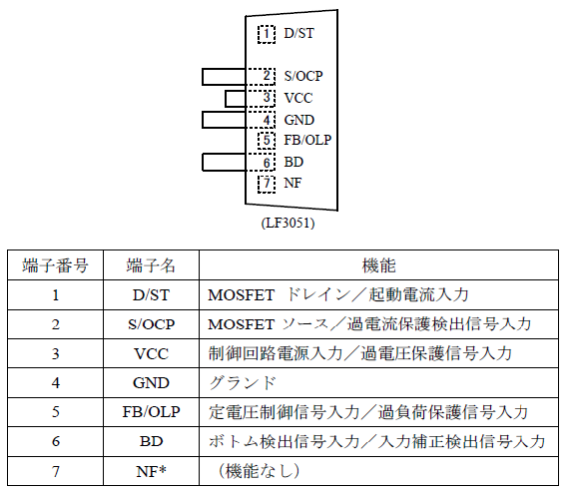

各端子機能
シリーズラインアップ
STR-Y6700 Series Lineup| Products | VDSS | RDS(ON) | Pout** |
|---|---|---|---|
| Y6735/35A* | 500V | 0.8Ω | 120W(AC100V) |
| Y6753 Y6754 | 650V | 1.9Ω 1.4Ω | 60W 67W |
| Y6766/66A* Y6765 Y6763/63A* | 800V | 1.7Ω 2.2Ω 3.5Ω | 80W 70W 50W |
**Open frame, 85VAC～265VAC
