MD6751   powerIoT

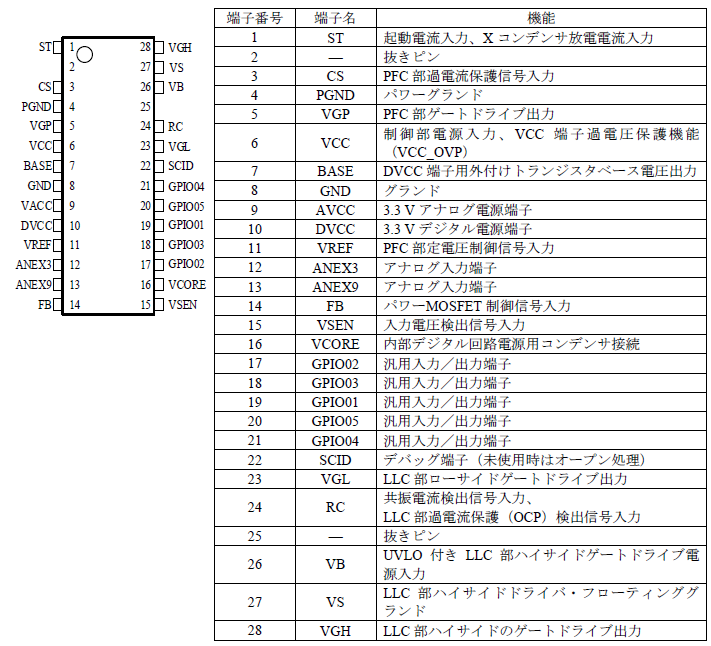

パッケージ図

パッケージ名:SOP28


MD6751は、ブリッジレスPFC制御と、LLCタイプの電流共振制御を内蔵した、フルデジタル制御の電源ICです。PFC部は連続モードで、入力電圧や負荷に応じて最適な周波数で制御します。LLC部は、外付けのハイサイドパワーMOSFETをドライブするフローティングドライブ回路を内蔵し、電流共振外れ検出機能など充実した保護機能を搭載しています。デジタル制御により、アプリケーションに応じて最適な設定ができます。従来のアナログ制御回路よりも構成部品が少なくなり、コストパフォーマンスの高い、高効率、低ノイズの電源システムを容易に構成することができます。

内蔵マイコン:MD6603 データシート

特長

    • PFC回路、LLC電流共振回路をフルデジタルで制御
    • ソフトスタート機能
    • Xコンデンサ放電機能(放電抵抗不要)
    • ブリッジレス対応PFC回路
    • 連続モードPFC制御
    • LLC部電流共振外れ検出機能
    • LLC部オートスタンバイ機能
    • 保護機能
       - AC電源入力低電圧保護
       - PFC部出力低電圧保護(PFC_UVP)
       - PFC部出力過電圧保護(PFC_OVP)
       - PFC部過電流保護(PFC_OCP)
       - LLC部ハイサイドドライバ低入力電圧保護(VB_UVLO)
       - LLC部過電流保護(LLC_OCP)
       - LLC部過負荷保護(LLC_OLP)
       - VCC端子過電圧保護(VCC_OVP)
       - 過熱保護(TSD)

アプリケーション

    以下のような大電力電源
    • AV機器
    • OA機器(サーバー、多機能プリンタなど)
    • 産業機器
    • 通信機器

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

各端子機能

各端子機能

外形図

外形図
