販売終了
SI-8050TFE
パッケージ名 : TO220F-5L
RoHS : YES
SI-8000Tシリーズ(※)は、降圧スイッチングレギュレータに必要な各種の機能と保護機能を備えたチョッパ型スイッチングレギュレータICです。
僅か4点の外付け部品で高精度高効率のスイッチングレギュレータを構成することが出来ます。
※SI-8000T シリーズは、面実装パッケージタイプ(TO-252-5)のSI-8000TMシリーズ、挿入型パッケージ(TO-220F-5lds) SI-8000TFEシリーズが有ます。
データダウンロード
設計サポート
- 技術資料
特長
- ・小型(TO220相当)フルモールドパッケージ
・出力電流1.5A
・高効率：81%typ(Vo=5V時)
・外付け部品は4点
・基準発振器(300kHz)を内蔵
・垂下型過電流保護、過熱保護回路内蔵
・出力ON/OFF可能(OFF時消費電流：typ200μA)
・ON/OFF端子による、ソフトスタート可能
アプリケーション
・オンボードローカル電源・AV機器
・OA機器
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 固定 |
| 最大出力電圧 | 5.0 V |
| 最大出力電流 | 1.5 A |
| 入力電圧範囲 | 8.0～40 V |
| 動作周波数 | 300 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 40.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | 垂下型 |
| 位相補償 | 内蔵 |
| 過熱保護 | 有 |
| UVLO | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

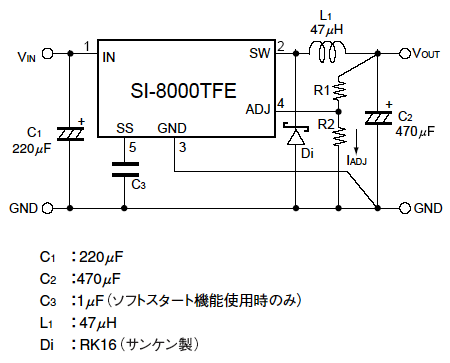

応用回路例

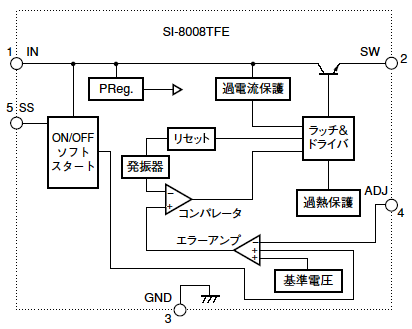

ブロックダイアグラム
