販売終了
SI-8501L
パッケージ名 : 8500L
RoHS : NO
SI-8501Lは5V／1.0A出力で､コイル及び放熱板を一体化した基板タイプの挿入型モジュールです｡
入出力に電解コンデンサを接続するだけで､簡単に降圧レギュレータ回路を構成できます｡
入力電圧範囲は7V～35Vのワイド入力です｡
出力ON／OFF可能なソフトスタート機能を有し､過電流保護､過熱保護回路を内蔵しています｡
6ピンリード挿入の基板タイプです｡
データダウンロード
設計サポート
- 技術資料
特長
- ･スイッチングICとコイルを一体化
･外付け部品はわずか2点
･ソフトスタート機能(リモートON/OFF可能)
･低スイッチングノイズ
･放熱板不要
･過電流､過熱保護内蔵
アプリケーション
･電話機用電源･オンボードローカル電源
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 固定 |
| 最大出力電圧 | 5.0 V |
| 最大出力電流 | 1.0 A |
| 入力電圧範囲 | 7.0～33 V |
| 動作周波数 | 60 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 35.00 V |
| 出力ON/OFF | 無 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | 垂下型 |
| 位相補償 | 内蔵 |
| 過熱保護 | 有 |
| UVLO | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

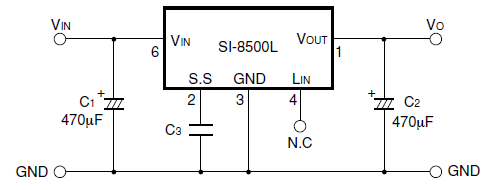

応用回路例

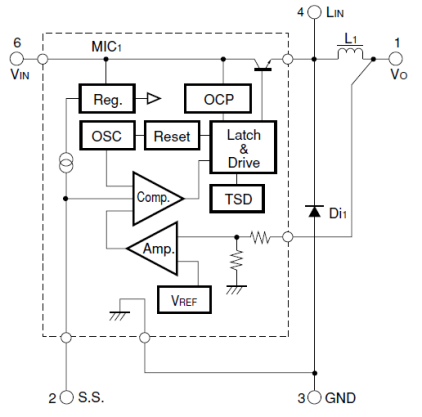

ブロックダイアグラム
