販売終了
LC201S
パッケージ名 : SOP8
RoHS : YES
LC201Sは、起動回路とリニアレギュレータを1パッケージにした、照明向けマイコン用電源ICです。
出力は、9 Vか20 Vに切り替え可能なOUT1と、5V出力のOUT2の2種類有ます。
少ない部品で、簡単にマイコン用の電源を構成できます。
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・起動回路内蔵(外付け部品低減)
・起動回路の消費電力ゼロ(補助巻線から電源供給時)
・OUT1出力：
内部の起動回路から電源を供給する場合、SL端子電圧により
出力は9 Vか20 Vに切り替え可能
・OUT2：5V出力(マイコン電源向け)
・UVLO (Under Voltage Lockout)機能
(低入力電圧時、OUT2端子をLowに固定)
アプリケーション
・各種照明機器蛍光灯、シーリングライト、街路灯、ダウンライトなど
・その他マイコン搭載機器
主要特性
| タイプ | |
|---|---|
| 回路方式 | |
| 絶縁/非絶縁 | 非絶縁 |
| MOSFET耐圧 | |
| オン抵抗 | |
| 出力電力 / 出力電流 | |
| OCP | |
| OLP | |
| OVP | |
| LEDオープン・ショート保護 | |
| 調光機能 | |
| 質量 (Typ.) | |
| 電装品対応 |

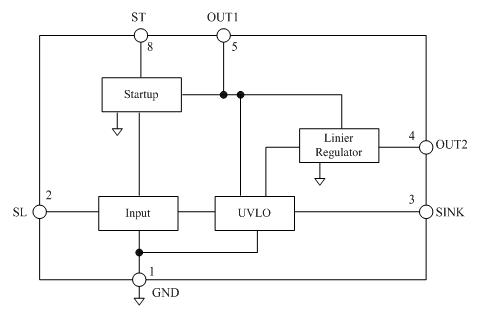

ブロックダイアグラム

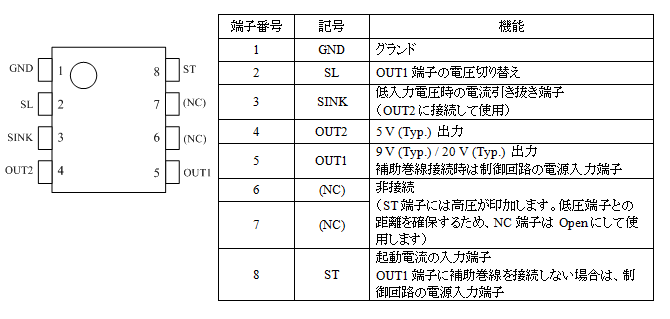

各端子機能
