販売終了
LC5202S
パッケージ名 : SOP8
RoHS : YES
LC5200シリーズ は、シンプルで高効率な非絶縁タイプのLEDドライバICです。
商用電源からLEDを定電流駆動できる降圧コンバータが構成できます。
パワーMOSFETと制御ICを1パッケージに内蔵し、外付け部品が少ないため、電源の省スペース化が必要なLED電球などの小型照明に最適です。
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・降圧コンバータ動作対応
・高耐圧電源入力：250V(Max.)
・定電流制御回路内蔵
出力電流は REF 端子入力電圧により制御が可能
・外部PWM 信号対応
・PWM調光機能
・LED 負荷の全消灯可能
・保護機能
低電圧動作保護機能(UVLO)
過電流保護機能(OCP)： ラッチ
過熱保護機能(TSD)： 自動復帰
アプリケーション
・LED照明機器・LED電球
主要特性
| タイプ | |
|---|---|
| 回路方式 | 降圧 |
| 絶縁/非絶縁 | 非絶縁 |
| MOSFET耐圧 | 250 V |
| オン抵抗 | 2.20 Ω |
| 出力電力 / 出力電流 | 0.5A |
| OCP | ラッチ |
| OLP | ラッチ/オートリスタート選択 |
| OVP | 無 |
| LEDオープン・ショート保護 | 無 |
| 調光機能 | アナログ |
| 質量 (Typ.) | |
| 電装品対応 |

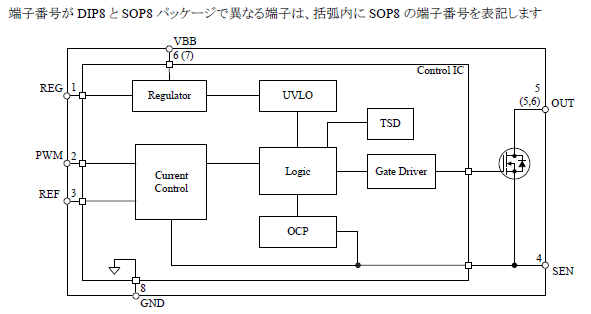

ブロックダイアグラム

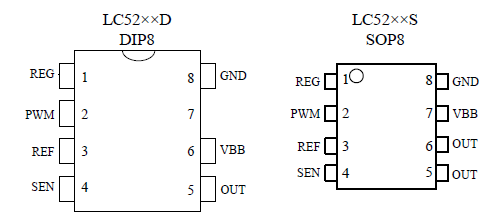

各端子機能
