量産中

LC5710S

LC5710Sは、パワーMOSFETと制御ICを一体化し、SOP8パッケージに内蔵したLEDドライバ向け汎用パワーICです。
本製品は、5V~58Vの広入力電圧範囲、100kHz~500kHzの周波数可変、および外部の構成により、非絶縁の降圧、昇圧、昇降圧方式に対応しています。
LEDストリング電流は検出抵抗で設定し、変換電圧100mVのため検出抵抗の損失も軽減できます。
LED調光はアナログ入力電圧/デジタル入力信号両対応です。
充実した保護機能により構成部品の少ない、コストパフォーマンスの高い電源システムを容易に構成できます。

設計サポート

関連ドキュメント

■3DCADデータ
■その他

もっと見る

閉じる

特長

    ・降圧型、昇降圧型、昇圧型に対応
    ・ILED=1.0A
    ・Fosc=100kHz~500kHz(可変)
    ・VCS : 100mV±3%
    ・高効率 η > Typ.90%
    ・PWM 調光: 20kHz(Max)
    ・保護機能 OCP: パルスバイパルス OVP/TSD: 自動復帰

アプリケーション

    ・DC入力LED照明
    ・屋内/屋外LED照明
    ・LEDスポットライト
    ・RGB LED照明

主要特性

タイプ
回路方式 昇降圧
絶縁/非絶縁 非絶縁
MOSFET耐圧 60.00
オン抵抗 0.55 Ω
出力電力 1.0A A
OCP パルスバイパルス
OLP ラッチ/オートリスタート選択
OVP オートリスタート
LEDオープン・ショート保護
調光機能 アナログ

ブロックダイアグラム

ブロックダイアグラム

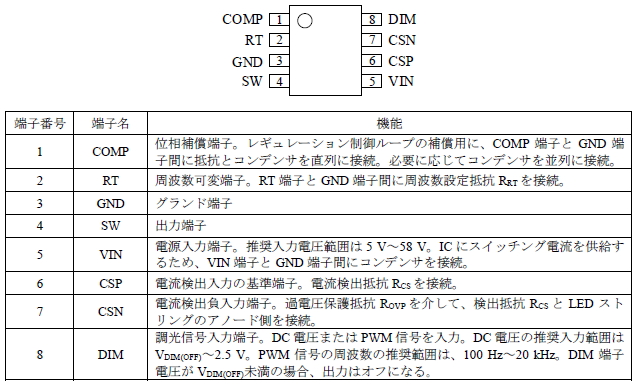

各端子機能

各端子機能
