LC5720S

LC5720Sは、パワーMOSFETと制御ICを1パッケージに内蔵した、LEDドライバー用パワーICです。
本製品は、広い入力電圧範囲、500kHzの動作周波数、および、外部回路構成で降圧/昇圧/昇降圧タイプを設定できることを特長としたDC/DCコンバータです。
LEDストリング負荷電流は外付け抵抗で設定、LED調光はデジタル入力信号で制御できます。
充実した保護機能により、構成部品の少ない、コストパフォーマンスの高い電源システムを容易に構成できます。

設計サポート

関連ドキュメント

■その他

もっと見る

閉じる

特長

    ・降圧型、昇降圧型、昇圧型に対応
    ・ILED=2.0A
    ・Fosc=500kHz
    ・VCS : 100mV±5%
    ・高効率 η > Typ.90%
    ・PWM 調光: 20kHz(Max)
    ・保護機能
    ;  OCP: パルスバイパルス
    ;  OVP/TSD: 自動復帰

アプリケーション

    ・DC入力LED照明
    ・屋内/屋外LED照明
    ・LEDスポットライト
    ・RGB LED照明

主要特性

タイプ
回路方式 昇降圧
絶縁/非絶縁 非絶縁
MOSFET耐圧 50.00
オン抵抗 0.22 Ω
出力電力 2.0A A
OCP パルスバイパルス
OLP ラッチ/オートリスタート選択
OVP オートリスタート
LEDオープン・ショート保護
調光機能 アナログ

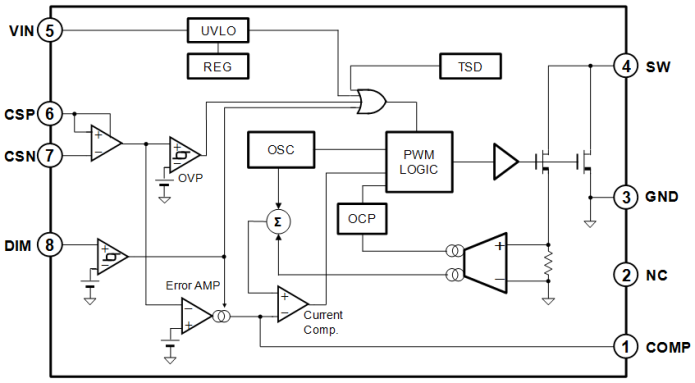

ブロックダイアグラム

ブロックダイアグラム

各端子機能

各端子機能
