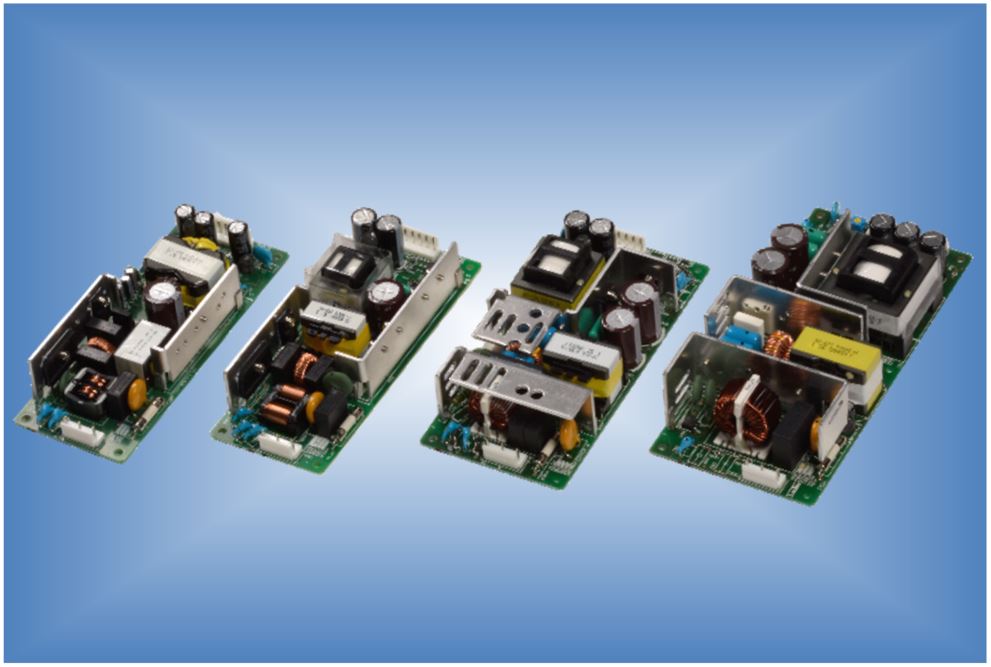

SWLシリーズ
【販売終了】
| 入力電圧 | AC85～265 V |
| 出力電力 | 100､150､240､300 W |
・小型､高効率
・ 単出力
・ 基板単体タイプ(オプションにてシャーシ・カバー付)
▶ 資料ダウンロード
▶ 3D CADデータ
▶ 安全規格とマークについて(PDF)
特長
装置の小型化､省エネルギー化に貢献いたします
・ 体積約30%減､重量約25%減 (当社SWFシリーズ比)
・ 業界トップクラスの高効率
・ 安全規格IEC62368-1取得
・ 無償補償期間：5年
最適な用途
・ コンピュータ関連機器
プリンタ周辺、端末機器、金融端末、POS、ファイリングシステム
・ 産業機器
[半導体製造装置、計測機器、試験機、分析器、放送機器
型式名
型式名凡例 SWL***-○○-△-S
| シリーズ名 | 出力電力(***) | 出力電圧(○○) | オプション1(△) |
|---|---|---|---|
| SWL | 100:100W
150:150W 240:240W 300:300W |
12:12V 24:24V 36:36V 48:48V |
-L:L型シャーシ付 -LC:L型シャーシ、カバー付 |
◆ オプションの詳細については取扱説明書を参照して下さい
クイックリファレンス
| シリーズ名 | SWL | ||||
|---|---|---|---|---|---|
| 型式名 | 100 | 150 | 240 | 300 | |
| 入力電圧 | AC85～265V | ||||
| 出力電力 | 100W | 150W | 240W | 300W | |
| 出力電圧 | 12V | ○ | ○ | ○ | - |
| 24V | ○ | ○ | ○ | ○ | |
| 36V | ○ | ○ | ○ | ○ | |
| 48V | ○ | ○ | ○ | ○ | |
| 仕様・規格表 | ● | ● | ● | ● | |
| 外形（mm） | W | 155 | 155 | 160 | 180 |
| H | 33.5 | 33.5 | 37 | 42 | |
| D | 62 | 62 | 75 | 84 | |
| 外形図 | 単体 | ● | ● | ● | ● |
| L | ● | ● | ● | ● | |
| LC | ● | ● | ● | ● | |
| CADデータ | ● | ||||
| テクニカルデータ | 12V | ● | ● | ● | - |
| 24V | ● | ● | ● | ● | |
| 36V | ● | ● | ● | ● | |
| 48V | ● | ● | ● | ● | |
| プロモーションシート | ● | ||||
| 取扱説明書 | ● | ||||
| Web販売 | リンク先のページで型式名で検索ください | ||||
◆ カバー付きのサイズは外形図を参照ください
安全上のお願い
ご使用に際しては、以下の点をお守りください。
- ご使用の前に、「取扱説明書」および「詳細仕様書」をよくお読みのうえ、正しくお使いください。
- ご使用に際しては、本情報記載の使用条件、環境などをお守りください。
