量産中

SARS-A1001N

パッケージ図

パッケージ : SJP

RoHS : YES

データシート(338KB)
WEB販売 在庫確認

SARS-A1001Nは、スナバ用補助スイッチダイオードです。絶縁型スイッチング電源の一次側クランプスナバ回路に使用します。
SARS-A1001Nを使用したスイッチング電源は、従来よりもターンオフ時に発生するリンギング電圧が低減するため、スイッチングノイズを抑制できます。

データダウンロード

特長

    • 低ノイズ
    • 端子部Pbフリー（RoHS対応）
    • 難燃性UL94V-0相当
    • 車載対応
    • AEC-Q101準拠

アプリケーション

  • 絶縁型DCDCコンバータ
  • 絶縁型ACDCコンバータ

主要特性

IF 1.0 A
IFSM 30.0 A
VRM 100 V
TJ -55～150 ℃
VF 0.90 V
IR 5 μA
H・IR 50 μA
熱抵抗 20 ℃/W
質量 (Typ.) 0.072 g
車載対応 YES

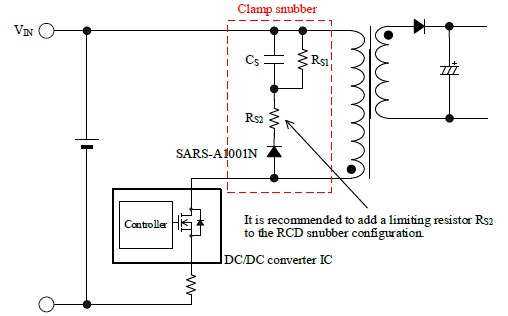

応用回路例

応用回路例

外形図

外形図
