量産中
MD6752
パッケージ名：SOP28
MD6752は、ブリッジレスPFC制御と、LLCタイプの電流共振制御を内蔵した、フルデジタル制御の電源ICです。PFC部は連続モードで、入力電圧や負荷に応じて最適な周波数で制御します。LLC部は、定電圧制御にカレントモードを採用し、外付けのハイサイドパワーMOSFETをドライブするフローティングドライブ回路と充実した保護回路を内蔵しています。また、デジタル制御により、アプリケーションに応じて最適な設定ができます。従来のアナログ制御回路よりも構成部品が少なくなり、コストパフォーマンスの高い、高効率、低ノイズの電源システムを容易に構成することができます。
内蔵マイコン：MD6603
データシート
設計サポート
特長
- PFC回路、LLC電流共振回路をフルデジタルで制御
- ソフトスタート機能
- ブリッジレス対応PFC回路
- 連続モードPFC制御
- カレントモードLLC制御
- 保護機能
- AC電源入力低電圧保護
- AC電源入力オフ検出
- PFC部出力低電圧保護（PFC_UVP）
- PFC部出力過電圧保護（PFC_OVP）
- PFC部過電流保護（PFC_OCP）
- PFC部過負荷保護（PFC_OLP）
- LLC部ハイサイドドライバ低入力電圧保護（VB_UVLO）
- LLC部過電流保護（LLC_OCP）
- LLC部過負荷保護（LLC_OLP）
- VCC端子過電圧保護（VCC_OVP）
- 過熱保護（TSD）
アプリケーション
-
以下のような大電力電源
- AV機器
- OA機器（サーバー、多機能プリンタなど）
- 産業機器
- 通信機器
応用回路例
ブロックダイアグラム

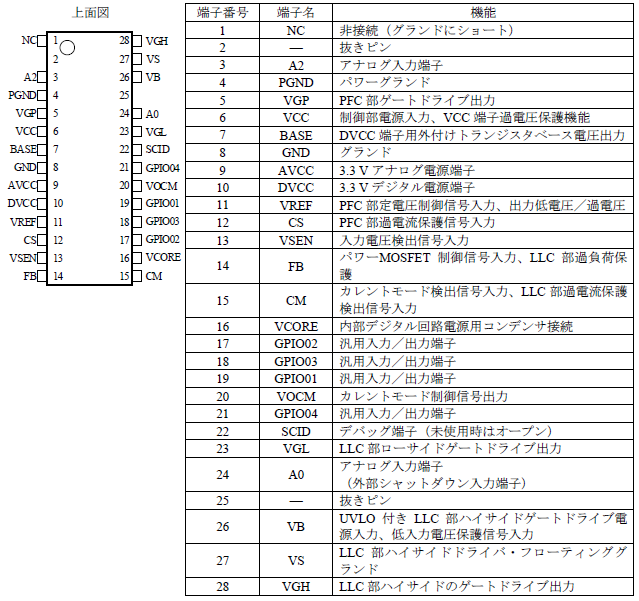

各端子機能
外形図
