新製品情報

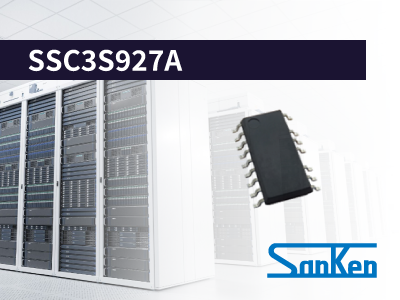

小型化に貢献 LLC電流共振オフラインスイッチング電源用コントロールIC【SSC3S927A】
2024/12/06
製品カテゴリ: IC > パワーマネジメントIC > AC/DCコンバータIC
SSC3S927Aは、ハイサイドのパワーMOSFETをドライブするフローティングドライブ回路を内蔵した、LLCタイプの電流共振型電源用制御ICです。
スタンバイ機能、デッドタイム自動調整機能や共振外れ検出機能など、充実した機能を搭載しています。
これにより、小型、高効率、低ノイズ、コストパフォーマンスの高い電源システムを容易に構成することができます。
用途
300 W以下の各種電子機器用スイッチング電源- デジタル家電(テレビなど)
- OA機器(サーバー、多機能プリンタなど)
- 産業機器
- 通信機器
回路の小型化に貢献
Xコンデンサの放電抵抗、高圧コンデンサ、補助電源回路を削除し、部品点数を大幅に削減しました。
従来品
SSC3S927A
▶SSC3S927A製品詳細
▶SSC3S927Aプロモーション資料
産業機器向け小型高圧3相モータ用ドライバ 【SAM212M15BF1】
2024/11/26
製品カテゴリ: パワーモジュール・IPM > インテリジェントパワーモジュール(IPM)
産業機器向け高圧3相ブラシレスモータドライバ SAM212M15BF1の量産を開始しました。既存のSAM2シリーズに産業機器向けの1200 V耐圧・15 A対応品が加わり、より幅広い用途にお使いいただけます。
アプリケーション
産業用途の大型機器向け3相モータ駆動- パッケージエアコン用コンプレッサ
- 汎用インバータ
- サーボモータ など

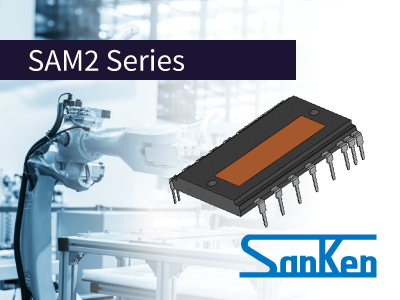

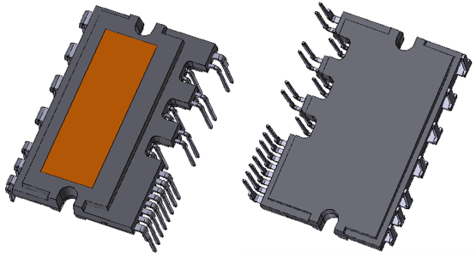

SAM2シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオードおよび温度検出用サーミスタを1パッケージにしたオールインワン型のIPMです。ドライバICの小型化やパワーチップの高密度実装技術により、内蔵するデバイスは従来製品そのままに、パッケージサイズを当社比で20%以上削減しました。
さらに、高い温度検出精度と低ノイズを実現しており、基板面積の小型化だけでなく、高信頼性の実現や、高圧回路設計の簡易化にも貢献します。
▶SAM2シリーズ特設ページ
▶SAM2シリーズプロモーションシート
SAM2シリーズ 製品ラインアップ
車載向け製品は産業機器用途でもご使用いただけます製品名・データシート | VCES | IC | VCE(SAT)(Typ.) | 推奨用途 |
---|---|---|---|---|
SAM265M30AA1 | 650 V | 30 A | 1.70 V | 車載 |
SAM265M50AS3* | 650 V | 50 A | 1.80 V | 車載 |
SAM265M50BS3 | 650 V | 50 A | 1.70 V | 産業機器 |
SAM212M05BF1 | 1200 V | 5 A | 1.30 V | 産業機器 |
SAM212M10BF1 | 1200 V | 10 A | 1.60 V | 産業機器 |
SAM212M15BF1 | 1200 V | 15 A | 1.60 V | 産業機器 |
* 開発中(2024年11月現在)
PFC回路に最適 低VF高速整流ダイオード【SPNS-1106S】
2024/11/05
製品カテゴリ: ディスクリート > ダイオード > 高速整流ダイオード

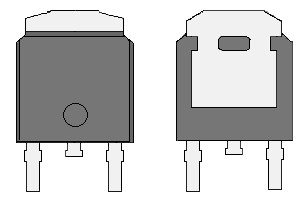

600 V / 10 A、面実装TO252-2Lパッケージの高速整流ダイオード「SPNS-1106S」の量産を開始しました。

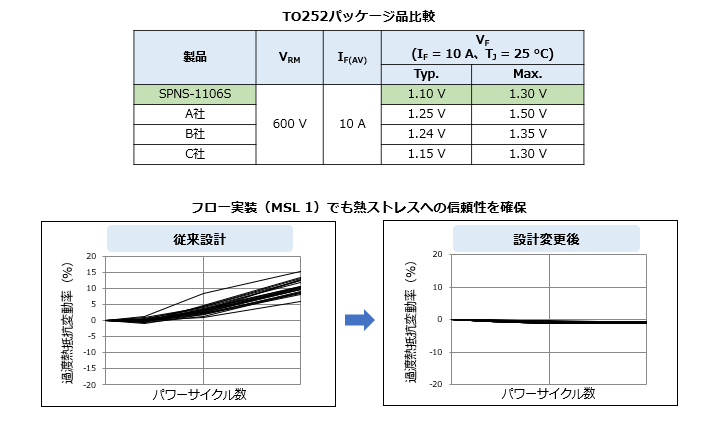

VF(Typ.)は1.3 Vで、他社のTO252パッケージの高速整流ダイオードと比較しトップクラス*の値を実現しています。
また、リフローだけでなくフロー実装(MSL1)にも対応しています。設計改善により、フロー実装でも熱ストレスへの信頼性を確保しました。
TVや白物家電などのPFC回路やフリーホイールダイオード用途に最適です。
*2024年11月5日現在 当社調べ
製品概要
製品名・データシート | TJ | VRM | IF(AV) | VF(Max.) | IR(Max.) | H・IR(Max.) | trr(Max.) |
---|---|---|---|---|---|---|---|
SPNS-1106S | -55 ℃~150 ℃ | 600 V | 10 A | 1.3 V (IF= 10 A) |
100 μA (VR= 600 V) |
10 mA (VR= 600 V、TJ=150 °C) |
100 ns (IF= IRP= 100 mA、90%回復点) |
▶SPNS-1106Sプロモーション資料

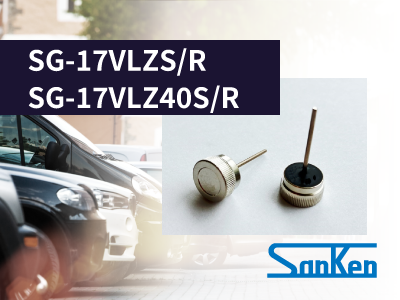

簡単実装・省スペース オルタネータ用ダイオード【SG-17VLZ / SG-17VLZ40シリーズ】
2024/10/11
製品カテゴリ: ディスクリート > ダイオード > オルタネータ用ダイオード
オルタネータ用ダイオード SG-17VLZシリーズおよびSG-17VLZ40シリーズの量産を開始しました。
パッケージは、高温・高湿条件において高い信頼性を有する、高放熱のプレスフィット型を採用しています。放熱器に挿入するだけで実装できるので、はんだ付けの実装工程や作業工数が削減できます。
また、ジャンクションの保証温度が高く、車載エンジンルーム内の過酷な環境に対応可能です。

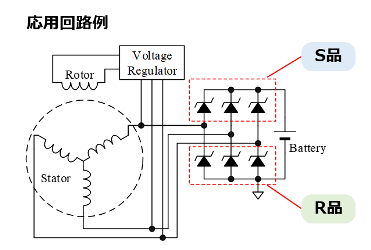

それぞれのシリーズで極性が逆のS品とR品をご用意しています。S品とR品をペアで使用することで、放熱性に配慮しつつ、狭いスペースに効率的にダイオードを配置できます。
SG-17VLZシリーズはロードダンプサージ規格 “JASO A-1” に対応しています。
ラインアップ
製品名・データシート | VRM | IF(AV) | TJ(Max.) | VZ | VF(Max.) | IR(Max.) | 端子番号1 |
---|---|---|---|---|---|---|---|
SG-17VLZ40S | 32 V | 50 A | 235 ℃ | 36 V~44 V | 1.25 V | 1 μA | カソード |
SG-17VLZ40R | 32 V | 50 A | 235 ℃ | 36 V~44 V | 1.25 V | 1 μA | アノード |
SG-17VLZS | 17 V | 50 A | 235 ℃ | 20 V~26 V | 1.20 V | 1 μA | カソード |
SG-17VLZR | 17 V | 50 A | 235 ℃ | 20 V~26 V | 1.20 V | 1 μA | アノード |
▶オルタネータ用ダイオードプロモーション資料
車載用途にも対応|白色 表面実装型LED【SECE1WCA1YSDT / SECE1WBA1YPT】
2024/09/10
製品カテゴリ: LED > 可視光LED > 表面実装型LED(チップタイプ)
SECE1WCA1YSDT、SECE1WBA1YPTは、車載用途にも対応した白色の表面実装型LEDです。
SECE1WCA1YSDTには、静電気保護のため、保護ダイオードが搭載されています。
用途
- 車載インテリア
- スイッチ
- インジケータ など
製品詳細はこちら
SECE1WCA1YSDT
SECE1WBA1YPT
フルデジタル制御、インターリーブ型トーテムポール方式 ブリッジレスPFC用コントロールIC【MD6753】
2024/08/28
製品カテゴリ: デジタル制御 > デジタルパワーマネージメントIC
MD6753は、インターリーブ型のトーテムポール制御、ブリッジレスPFC回路を組み合わせた複雑な制御をフルデジタルで実現する電源ICです。臨界モードでインターリーブ制御することで、入出力リップル電流およびスイッチング損失を低減し、高効率、低ノイズの電源システムを容易に構成することができます。

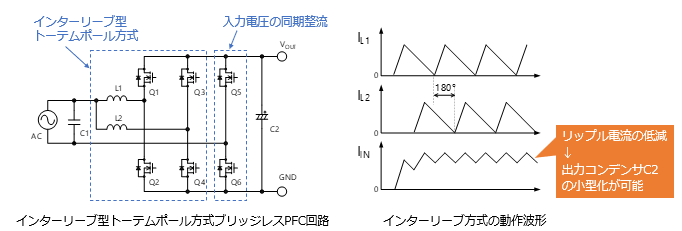

MD6753は、より大きな電力のアプリケーションに対応するため、2個のパワーMOSFETを直列に接続するトーテムポール型と、同じ2つの回路を並列で使用するインターリーブ動作を組み合わせて、PFC回路を構成しています。
2つのPFC回路の位相を180度ずらして同じ動作をさせるインターリーブ方式を採用することで、入力電流IINは、2つのインダクタL1、L2に流れる電流の和になるため、入出力電流リップルを小さくできます。これにより、入力フィルタを簡略化できるとともに、出力電解コンデンサの発熱が低減するため、コンデンサの小型化が可能になります。
また、Q5、Q6で入力電圧を同期整流することでパワーラインからダイオードを削除できるため、回路効率が向上します。
これらの複雑な制御は、SOP28パッケージに内蔵したマイコンチップと高耐圧アナログチップで実現しています。デジタル制御によりアプリケーションに応じた最適な設定が可能です。
用途
-
以下のような大電力電源に最適
- AV機器
- OA機器(サーバー、多機能プリンタなど)
- 産業機器
- 通信機器 など
▶MD6753製品詳細
▶MD6753プロモーション資料
業界最小クラス*小型パッケージ 20 A出力対応 高圧3相モータドライバ【SIM2-202B】
2024/08/09
製品カテゴリ: パワーモジュール・IPM > インテリジェントパワーモジュール(IPM)
SIM2-202Bは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータドライバです。
小型のDIP40パッケージで、エアコンのコンプレッサ駆動の用途に適しています。
SIM2シリーズは、パワー素子の低損失化に加え、高放熱を実現できるDBC(Direct Bonding Copper)構造を採用することで、業界最小クラス*の小型パッケージを実現しています。
15 A品のSIM2-151ABに加え、パッケージサイズはそのままで20 A出力に対応したSIM2-202Bの量産を開始しました。
高い放熱性能や、高精度のサーマルシャットダウン(TSD)機能・温度モニタ機能など、コンパクトでありながら高機能を実現しています。
SIM2シリーズ ラインアップ
製品名・データシート | VCES | IC | 出力素子 | VCE(SAT)(Typ.) | 熱抵抗 |
---|---|---|---|---|---|
SIM2-151AB | 600 V | 15 A | FS-IGBT+FRD | 1.6 V | 3.6 ℃/W |
SIM2-202B | 600 V | 20 A | FS-IGBT+FRD | 1.7 V | 3.0 ℃/W |
*15 A~20 A対応の高圧モータドライバ製品において(2023年1月20日現在 当社調べ)
臨界モードPFC内蔵LLC電流共振電源用コントロールIC 【SSC4S911】
2024/07/19
製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC
SSC4S911は、小型SSOP24パッケージに臨界モードのPFC制御とLLCタイプの電流共振制御を内蔵しています。
LLC部にはハイサイドとローサイドのドライブ回路を内蔵しており、ハーフブリッジ部の外付けパワーMOSFETを直接駆動できます。PFC部とLLC部の起動動作やスタンバイ動作は高度に連携しており、それぞれの回路に個別の設定は必要ありません。
電流共振外れ検出機能など豊富な保護機能を搭載し、安全性に優れた高品質な電源を容易に設計できます。また、DC入力対応起動回路や軽負荷時効率改善などの機能も搭載されています。

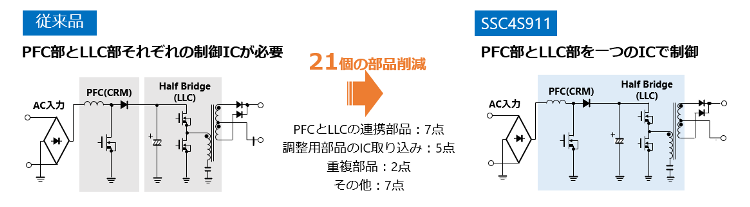

大幅な部品点数削減
PFC部とLLC部の制御を1パッケージに統合し、部品点数を大幅に削減*できます
*当社応用回路例で比較
用途
- AV機器(LCDテレビなど)
- OA機器(サーバー、多機能プリンタなど)
- 通信機器
- 産業機器、ほか
既存品のSSC4S913との仕様差は下表のとおりです。
ご希望の用途に応じて選択いただけます。
▶SSC4S911プロモーション資料

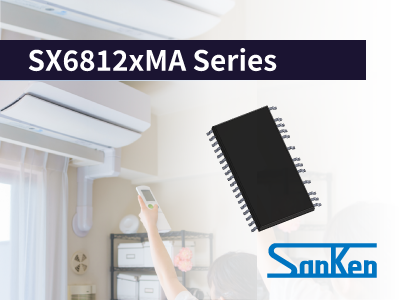

低~中容量モータのインバータ制御に最適 正弦波駆動 高圧3相モータドライバ【SX68127MA, SX68128MA】
2024/05/27
製品カテゴリ: パワーモジュール・IPM > インテリジェントパワーモジュール(IPM)
SX6812xMシリーズはホール素子およびホールIC入力に対応した高圧3相モータドライバです。
量産中の10極対応 SX68128MBに加え、8極DCモータ対応のSX68127MA(1.5 A品)、SX68128MA(2.0 A品)の量産を開始しました。
効率と静音性に優れた正弦波駆動方式を採用しています。
薄型のSOP36パッケージに、制御用IC、ゲート駆動用IC、および3相分の出力素子とブートストラップダイオードを内蔵しています。これにより、SX6812xMとホール素子だけでモータ駆動回路を構成できます。
さらに、従来の保護機能に加え、モータロック保護、逆回転検出、ホール信号異常検出などの保護機能も搭載しており、部品点数の大幅な削減、小型化、信頼性の向上に寄与します。
エアコン、空気清浄機、扇風機のファンモータ駆動など、ユニバーサル入力仕様の低~中容量モータのインバータ制御に最適です。
▶SX6812xMシリーズ プロモーション資料
SX6812xMシリーズ ラインアップ
製品名・データシート | V(DSS) | ID | RDS(ON) | 回転パルス信号 |
---|---|---|---|---|
SX68127MA | 600 V | 2.0 A | 2.5 Ω (max.) | 3 ppr |
SX68128MA | 600 V | 1.5 A | 3.6 Ω (max.) | 3 ppr |
SX68128MB | 600 V | 1.5 A | 3.6 Ω (max.) | 2.4 ppr |
低飽和電圧で高効率化に貢献 車載向けイグナイタ用IGBT【DGU5020GR】
2024/05/17
製品カテゴリ: ディスクリート > IGBT
DGU5020GRは、ツェナーダイオードとゲート抵抗を内蔵した500 V耐圧のIGBTです。
外付けのクランプ回路なしで点火コイルの駆動回路を構成できます。
高い自己クランプ誘導スイッチングエネルギ耐量(ESCIS)を維持しつつ低飽和電圧特性を実現しています。
また、全温度範囲(−40 °C~175 °C)において、極めて安定した耐圧を維持できます。
システムの高効率化と安定したエンジンの点火動作に貢献します。
製品概要
製品名・データシート | V(BR)CES | IC | VCE(SAT)(max.) | VGE(TH) | ESCIS | パッケージ |
---|---|---|---|---|---|---|
DGU5020GR | 500 V | 20 A | 1.40 V | 1.4~2.1 V | 280 mJ | TO252 |
従来品から体積を40%以上削減 高圧3相モータドライバ【SIM2-151AB】
2024/05/10
製品カテゴリ: パワーモジュール・IPM > インテリジェントパワーモジュール(IPM)
SIM2-151ABは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータドライバです。
小型のDIP40パッケージで、冷蔵庫やエアコンのコンプレッサ駆動の用途に適しています。

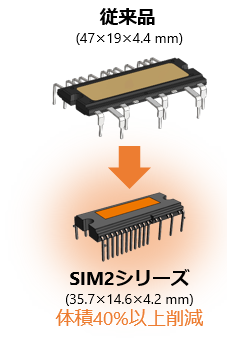

パワー素子の低損失化に加え、高放熱を実現できるDBC(Direct Bonding Copper)構造を採用することで、当社従来パッケージからモールド体積を40%以上削減しました。
15A対応の高圧モータドライバ製品として業界最小クラス*です。
体積を削減する一方、放熱性は従来パッケージと同等を維持しています。
従来品から体積を40%以上削減 高圧3相モータドライバ【SIM2-151AB】
*2023年1月20日現在 当社調べ

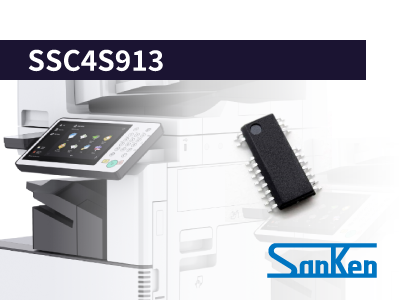

臨界モードPFC内蔵LLC電流共振電源用コントロールIC 【SSC4S913】
2024/04/24
製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC
SSC4S913は、小型SSOP24パッケージに臨界モードのPFC制御とLLCタイプの電流共振制御を内蔵しています。
LLC部にはハイサイドとローサイドのドライブ回路を内蔵しており、ハーフブリッジ部の外付けパワーMOSFETを直接駆動できます。PFC部とLLC部の起動動作やスタンバイ動作は高度に連携しており、それぞれの回路に個別の設定は必要ありません。
電流共振外れ検出機能など豊富な保護機能を搭載し、安全性に優れた高品質な電源を容易に設計できます。また、DC入力対応起動回路や軽負荷時効率改善などの機能も搭載されています。
大幅な部品点数削減
PFC部とLLC部の制御を1パッケージに統合し、部品点数を大幅に削減*できます
*当社応用回路例で比較
用途
- AV機器(LCDテレビなど)
- OA機器(サーバー、多機能プリンタなど)
- 通信機器
- 産業機器、ほか
▶SSC4S913製品詳細
▶SSC4S913プロモーション資料
あらゆる負荷領域で効率が高いコンパクトな電源を実現【STR3W400MXDシリーズ】
2024/02/09
製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC
STR3W400MXDシリーズは、負荷に応じて最適に発振周波数を制御するグリーンモード制御を搭載したAC/DCコンバータICです。負荷に応じて発振周波数を低減してパワーMOSFETのスイッチング損失を削減し、あらゆる負荷領域で効率が高い電源を実現します。
ErP指令などで軽~中負荷時の効率規制が求められる用途に最適です。
パッケージはTO220F-6Lを採用しており、コンパクトでコストパフォーマンスに優れた電源を容易に構成することができます。
-
特長
- グリーンモード制御:軽負荷時の発振周波数を下げて損失を低減
- ステップドライブ制御:2次側整流ダイオードのVRMを従来より低く設定可能
→低VF化 - 無負荷時入力電力:<30 mW 保護機能
- OCP:パルス・バイ・パルス
- OLP:自動復帰
- OVP/TSD:自動復帰
- AC入力過電圧保護機能(HVP):自動復帰
- ブラウンイン・ブラウンアウト機能:自動復帰
全負荷範囲の効率を改善
▶STR3W400MXDシリーズ プロモーション資料
製品概要
製品名・データシート | fOSC | MOSFET | POUT(Open Frame) | ||
---|---|---|---|---|---|
VDSS | RDS(ON) (Max.) | AC230 V | ユニバーサル | ||
STR3W422MXD* | 65 kHz | 700 V | 2.8 Ω | 60 W | 40 W |
STR3W424MXD | 1.4 Ω | 110 W | 70 W | ||
STR3W426MXD* | 1.0 Ω | 130 W | 80 W |
* 開発中(2024年2月現在)
